KWALIFIKACJA GIW9 - STYCZEŃ 2024

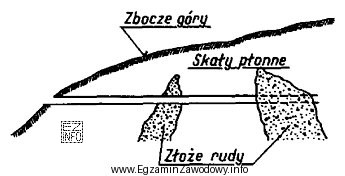

Pytanie dotyczy rozpoznania sposobu udostępnienia złoża na podstawie rysunku i doboru właściwej nazwy wyrobiska. Poprawna odpowiedź "sztolni" jest właściwa wtedy, gdy na schemacie widać wyrobisko prowadzone z powierzchni (najczęściej ze zbocza) w kierunku złoża i mające przebieg zasadniczo poziomy lub tylko lekko nachylony.

Dlaczego pozostałe odpowiedzi nie pasują do takiego sposobu udostępnienia?

• "szybika" nie wybiera się, gdy rysunek przedstawia wejście/wyrobisko o przebiegu poziomym. Szybik jest wyrobiskiem o charakterze pionowym lub stromo nachylonym, używanym do połączeń między poziomami lub do lokalnego udostępnienia.
• "przekopu" zwykle używa się dla wyrobiska poziomego drążonego w górotworze (często w skale płonnej) w celu dojścia do złoża lub połączeń, ale nie jest to typowe określenie dla wyrobiska wychodzącego na powierzchnię jak sztolnia. W zadaniach rysunkowych kluczowe jest, czy wyrobisko ma wylot na powierzchnię.
• "przecznicy" to wyrobisko poprzeczne (łączące), wykonywane w obrębie kopalni, służące do połączenia wyrobisk lub rozcinki w poprzek kierunku. Sama nazwa wskazuje funkcję "przecinania" układu wyrobisk, a nie typowego udostępnienia z powierzchni.

Wskazówka egzaminacyjna: przy rozpoznawaniu nazw wyrobisk najpierw ustal geometrię (pionowe/poziome), następnie funkcję (udostępniające, przygotowawcze, łączące) i na końcu to, czy występuje wylot na powierzchnię. To zwykle pozwala szybko odróżnić sztolnię od przekopu i przecznicy.
