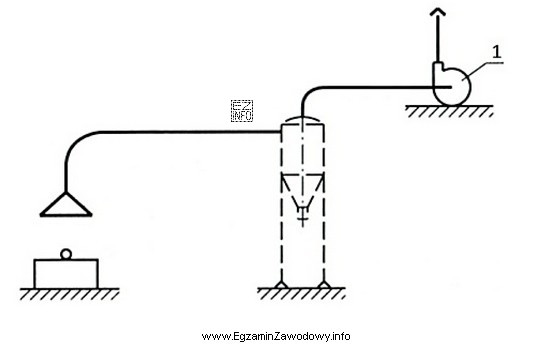

W układzie odciągu miejscowego podstawową rolą jest wychwycenie zanieczyszczeń jak najbliżej źródła oraz ich bezpieczne odprowadzenie przewodami do miejsca wyrzutu lub oczyszczania. Elementem, który "napędza" cały przepływ, jest wentylator wywiewny – to on wytwarza różnicę ciśnień, dzięki której powietrze zasysane jest przez elementy poboru i transportowane kanałami.
Odpowiedź "wentylator wywiewny" jest właściwa, ponieważ:
- wentylator jest elementem czynnym (ma napęd i wytwarza spręż),
- to od jego pracy zależy wydajność odciągu i utrzymanie przepływu w kanałach,
- w typowym schemacie odciągu miejscowego wentylator znajduje się w ciągu wywiewnym (często za urządzeniem oczyszczającym lub w pobliżu wyrzutni), ale zawsze pełni funkcję wymuszenia przepływu.
Pozostałe odpowiedzi są niepoprawne, bo dotyczą innych funkcji:
- "ssawka odciągowa" – to element przy stanowisku pracy (np. okap, lejek, ramię odciągowe), którego zadaniem jest miejscowe przechwycenie zanieczyszczeń. Nie wytwarza ona samodzielnie podciśnienia, tylko korzysta z przepływu wywołanego przez wentylator.
- "wlot" – oznacza miejsce, przez które powietrze wpływa do odciągu (otwór, króciec, czerpnia/wlot do przewodu). Jest elementem biernym i nie zastępuje urządzenia wymuszającego ruch powietrza.
- "urządzenie do oczyszczania powietrza" – np. filtr, odpylacz, separator. Jego rola to usunięcie pyłów lub aerozoli z powietrza, a nie wytworzenie przepływu. Co więcej, takie urządzenie wprowadza opory, które wentylator musi pokonać.
Wskazówka egzaminacyjna: jeżeli w odpowiedziach występuje wentylator oraz elementy typu wlot/ssawka/filtr, to zwykle tylko wentylator pełni funkcję energetyczną układu. Warto myśleć kategoriami: pobór → transport → oczyszczanie → wymuszenie przepływu → wyrzut.
