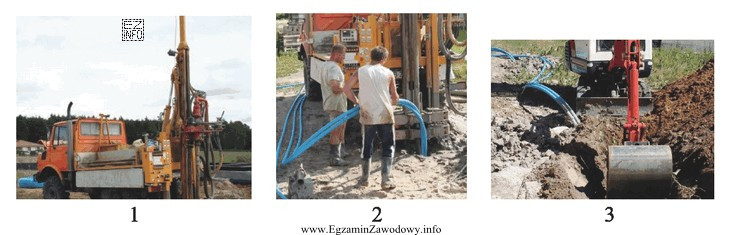

W gruntowych wymiennikach ciepła (dolne źródło gruntowej pompy ciepła) rozróżnia się przede wszystkim dwa typy rozwiązań: sondy pionowe w odwiertach oraz kolektory poziome w wykopach. Pytanie wymaga rozpoznania, jaki krok procesu przedstawia drugi z trzech kolejnych rysunków.
Odpowiedź "opuszczenie sondy do wykonanego odwiertu" jest właściwa dla technologii sond pionowych: po wykonaniu odwiertu (i wykonaniu niezbędnych prac przygotowawczych) montuje się U-kształtną sondę, opuszczając ją do otworu. Ten etap jest charakterystyczny i odróżnia się od prac stricte wiertniczych oraz od późniejszego etapu łączenia w studzience/rozdzielaczu.
Dlaczego pozostałe opcje nie pasują do opisywanego etapu?
- "wypłukanie urobku przez płuczkę wiertniczą" opisuje czynność typową dla samego wykonywania odwiertu (proces wiercenia i oczyszczania otworu). To jest zwykle etap wcześniejszy niż opuszczanie sondy.
- "układanie rury na głębokości 1,4 do 1,5 m" dotyczy kolektora poziomego, gdzie rurociąg układa się w wykopie na określonej głębokości. To inna technologia niż sonda opuszczana do odwiertu, więc nie jest to właściwy opis etapu dla sond pionowych.
- "połączenie rury-sondy ze studzienką rozdzielaczową dolnego źródła" odnosi się do etapu podłączania i rozdziału obiegów (armatura, rozdzielacz, przejścia przez ściany, uporządkowanie pętli). Zwykle wykonuje się go po fizycznym umieszczeniu sondy/rurociągów w gruncie.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawiają się elementy typowe dla różnych technologii (odwiert vs wykop), najpierw ustal, czy zadanie dotyczy pionowej sondy czy poziomego kolektora. Następnie dopasuj etap: wiercenie i płuczka (wcześniej), opuszczanie sondy (po wykonaniu otworu), podłączenia do rozdzielacza/studzienki (później).
