Układ całkujący to taki, w którym w pewnym zakresie pracy (wynikającym z częstotliwości sygnału i stałej czasowej elementów) sygnał wyjściowy odpowiada całce z sygnału wejściowego. W praktyce oznacza to, że układ "uśrednia" szybkie zmiany: im gwałtowniej zmienia się wejście, tym bardziej na wyjściu widać narastanie/opadanie w czasie zamiast skoków.

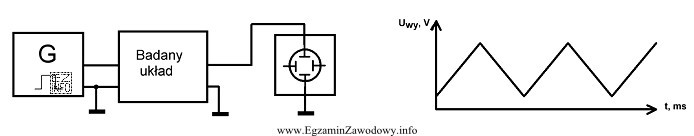

Dlatego odpowiedź "Całkujący." jest właściwa, gdy na ekranie oscyloskopu przebieg wyjściowy ma charakter wygładzony i zależny od czasu trwania poziomów wejścia (np. dla przebiegu prostokątnego wyjście przyjmuje kształt rampy lub odcinków o w przybliżeniu liniowym nachyleniu).
Dlaczego pozostałe odpowiedzi nie pasują?
- "Różniczkujący." odpowiada sytuacji odwrotnej: wyjście jest proporcjonalne do pochodnej wejścia. Wtedy najbardziej widoczne są krótkie impulsy w momentach zmian (zboczy) sygnału wejściowego, a nie płynne narastanie przez cały czas trwania poziomu.
- "Wykładniczy." opisuje raczej sam kształt przejścia w typowej odpowiedzi obwodu RC (ładowanie/rozładowanie kondensatora), ale jako "rodzaj układu" jest to określenie nieprecyzyjne. Układ całkujący/dyferencjujący dotyczy relacji matematycznej wejście–wyjście w zadanym zakresie pracy, a nie tylko tego, że gdzieś pojawiają się fragmenty wykładnicze.
- "Proporcjonalny." oznaczałby, że wyjście jest tylko wzmocnioną/skalowaną kopią wejścia (bez istotnej zmiany kształtu). Jeśli na wyjściu kształt jest wyraźnie "zintegrowany" (wygładzony, narastający w czasie), to nie jest to czysta proporcjonalność.
Wskazówka egzaminacyjna: zawsze porównuj kształt wejścia i wyjścia. Skoki na wejściu + rampa/łagodne zmiany na wyjściu sugerują całkowanie; skoki na wejściu + krótkie impulsy na wyjściu sugerują różniczkowanie.
