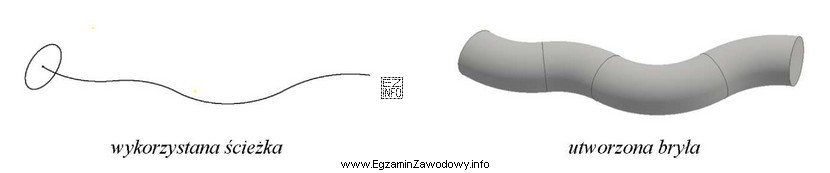

Opis "ścieżka oraz bryła utworzona wzdłuż tej ścieżki" wskazuje na operację, w której przekrój (profil) jest przemieszczany po krzywej prowadzącej, a program CAD generuje z tego bryłę. Taka operacja jest znana w wielu systemach jako sweep, a w polskim nazewnictwie bywa opisywana jako przeciągnięcie (przeciągnięcie profilu po ścieżce).
Dlaczego "Przeciągnięcie." pasuje do efektu z rysunku?
- Wymaga zdefiniowania ścieżki (trajektorii) oraz zwykle profilu (np. okręgu, prostokąta).
- Wynikiem jest bryła "podążająca" za krzywą, często stosowana do modeli przewodów, rurek, kanałów, prowadzeń czy profili o stałym przekroju.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Fazowanie." to operacja wykończeniowa krawędzi: tworzy skos na krawędzi bryły. Nie generuje bryły na podstawie ścieżki, tylko modyfikuje istniejące krawędzie.
- "Odsunięcie." (offset) zwykle tworzy kopię geometrii w określonej odległości (np. odsunięcie konturu szkicu, odsunięcie powierzchni/ściany). Samo odsunięcie nie jest typową metodą budowania bryły wzdłuż krzywej prowadzącej.
- "Obrót." (revolve) tworzy bryłę przez obracanie profilu wokół osi. Kluczowym elementem jest oś obrotu, a nie ścieżka w przestrzeni. Jeśli zadanie podkreśla ścieżkę i bryłę "wzdłuż niej", to nie jest to obrót.
Wskazówka egzaminacyjna: gdy w treści/rysunku pojawia się ścieżka (trajektoria) i obiekt "ciągnący się" po niej, w pierwszej kolejności rozważ operację przeciągnięcia/sweep. Gdy pojawia się oś i symetria osiowa – wtedy najczęściej chodzi o obrót.
