W zadaniu kluczowe jest sformułowanie: uaktywnić niskim potencjałem wejście PLC w chwili wykrycia obiektu. Oznacza to, że po zadziałaniu czujnika na przewodzie sygnałowym ma pojawić się stan niski (blisko 0 V), czyli wyjście ma "ściągać" prąd do masy.

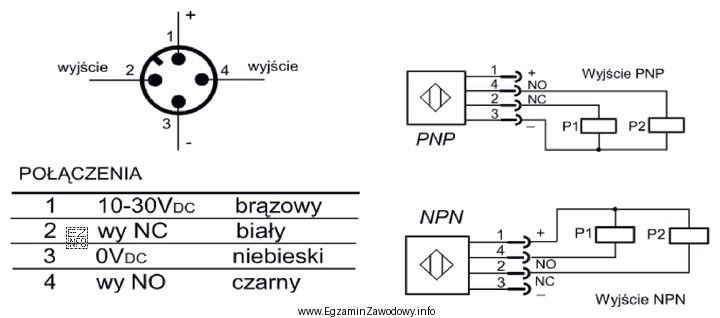

Tę funkcję realizuje czujnik z wyjściem tranzystorowym NPN (tzw. sinking): po wykryciu obiektu tranzystor przewodzi i zwiera wyjście do 0 V. W typowym okablowaniu czujników zbliżeniowych:
- brązowy jest zasilaniem dodatnim (+V, np. +24 V DC),
- niebieski jest masą/0 V,
- czarny jest podstawowym wyjściem sygnałowym.
Dlatego poprawna odpowiedź to: "NPN, podłączyć przewody: brązowy, niebieski i czarny."
Pozostałe odpowiedzi są niepoprawne z typowych powodów:
- Wariant z "NPN … biały" miesza funkcję przewodu. W wielu czujnikach 4‑przewodowych biały bywa drugim wyjściem (np. NC/NO zależnie od wykonania) albo funkcją dodatkową, ale nie jest domyślnym wyjściem w podstawowym 3‑przewodowym schemacie.
- Warianty z PNP nie pasują do wymogu aktywacji stanem niskim. Wyjście PNP (sourcing) po zadziałaniu zwykle podaje dodatni potencjał na wejście, co odpowiada aktywacji stanem wysokim, a nie niskim.
- Wariant "PNP … biały" łączy oba powyższe błędy naraz: zły typ wyjścia względem logiki wejścia oraz wskazanie nietypowego przewodu jako podstawowego wyjścia.
Wskazówka egzaminacyjna: najpierw rozstrzygnij logikę wejścia ("aktywny niski" vs "aktywny wysoki"), dopiero potem dobieraj NPN/PNP i przewód sygnałowy (najczęściej czarny).
