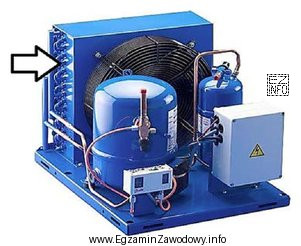

W obiegu sprężarkowym skraplacz pełni kluczową rolę: odbiera ciepło od czynnika chłodniczego sprężonego w sprężarce i doprowadza do zmiany stanu skupienia z pary na ciecz. Dlatego element wskazany na typowym rysunku agregatu, umieszczony po stronie wysokiego ciśnienia (po sprężarce), opisuje się jako skraplacz.
Dlaczego pozostałe odpowiedzi nie pasują do tego wskazania (w ujęciu funkcji i typowego umiejscowienia w układzie):
- Sprężarka jest maszyną napędową obiegu – zasysa parę o niskim ciśnieniu i spręża ją do wysokiego. Na rysunkach zwykle ma charakterystyczny kształt korpusu/kompresora, a jej funkcja nie polega na wymianie ciepła.
- Zbiornik oleju (jeśli występuje jako oddzielny element) służy gospodarce olejowej i stabilizacji powrotu oleju do sprężarki. Nie jest głównym wymiennikiem ciepła i zwykle nie odpowiada za skraplanie czynnika.
- Parownik (parowacz) to wymiennik po stronie niskiego ciśnienia, w którym czynnik odparowuje i pobiera ciepło z chłodzonego medium. Bywa mylony ze skraplaczem, bo oba są wymiennikami, jednak ich rola w obiegu jest odwrotna: parownik chłodzi, a skraplacz oddaje ciepło do otoczenia.
Wskazówka egzaminacyjna: gdy na rysunku widzisz element opisany jako wymiennik/"chłodnica" po stronie wysokiego ciśnienia (za sprężarką), najczęściej będzie to skraplacz. Po stronie niskiej (przed sprężarką) – parownik. Analiza kolejności elementów w obiegu zwykle pozwala uniknąć pomyłki.
