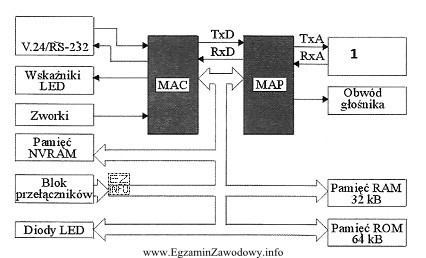

Określenie "interfejs analogowy" oznacza blok funkcjonalny przeznaczony do współpracy z sygnałem analogowym (np. napięciowym/prądowym lub w paśmie akustycznym/radiowym – zależnie od urządzenia). Taki interfejs zwykle zapewnia dopasowanie poziomów, filtrację, separację lub konwersję między częścią analogową a częścią cyfrową układu. W schematach blokowych rozpoznaje się go po tym, że "styka się" z analogowym torem wejścia/wyjścia albo opisem wskazującym na analogowy charakter sygnału.
Odpowiedź "interfejs cyfrowy równoległy" jest niepoprawna, gdy blok nie przedstawia typowej magistrali równoległej. Interfejs równoległy przenosi wiele bitów jednocześnie (kilka linii danych naraz) i jest kojarzony z lokalnymi połączeniami o krótkich odległościach oraz wyraźnie "wieloprzewodowym" charakterze połączenia.
Odpowiedź "interfejs cyfrowy szeregowy" również nie pasuje, jeśli blok nie reprezentuje łącza, w którym bity płyną kolejno w czasie po pojedynczej (lub niewielkiej liczbie) linii. Interfejsy szeregowe rozpoznaje się po logice transmisji sekwencyjnej oraz typowych elementach warstwy fizycznej/ramek, a nie po cechach toru analogowego.
Odpowiedź "multiplekser" jest błędna, gdy w danym miejscu schematu nie zachodzi wybór jednego z wielu wejść lub łączenie wielu sygnałów w jeden tor. Multiplekser jest elementem "wiele do jednego" i jego rola wynika z faktu obecności wielu kanałów oraz mechanizmu ich przełączania/łączenia. Jeśli blok pełni funkcję granicy analog–cyfra (lub obsługi sygnału analogowego), właściwsze jest rozpoznanie go jako interfejsu analogowego.
Wskazówka egzaminacyjna: przy zadaniach z rysunkiem zawsze porównuj rodzaj sygnału na wejściu/wyjściu bloku (analogowy czy cyfrowy) oraz liczbę linii (szeregowy vs równoległy). Dopiero potem rozważ funkcje specjalne, takie jak multipleksowanie.
