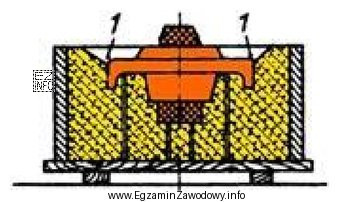

W technologii formowania odlewniczego na rysunkach i schematach często oznacza się miejsca, w których należy wykonać określoną operację na masie formierskiej lub zidentyfikować element układu formy. "Miejsce obrania masy formierskiej" oznacza obszar, gdzie wykonuje się kontrolowane wybranie (usunięcie) masy, aby:
- uzyskać prawidłowy kształt wnęki formy zgodny z modelem/oprzyrządowaniem,
- usunąć nadlewy/pozostałości po podziale,
- zapewnić wymagane prześwity lub przejścia w obrębie formy.
Odpowiedź "kanały odpowietrzające" jest błędna, ponieważ odpowietrzenia pełnią inną funkcję: umożliwiają ujście powietrza i gazów z formy podczas zalewania oraz krzepnięcia. Są to zwykle cienkie kanały lub nakłucia, a nie "miejsce obrania" związane z korygowaniem geometrii masy.
Odpowiedź "wlewy doprowadzające" dotyczy elementów układu wlewowego, których zadaniem jest doprowadzenie ciekłego metalu do wnęki formy w sposób kontrolowany (kierunek przepływu, spokojne napełnianie, ograniczenie zawirowań). To inny typ obiektu na schemacie niż obszar obróbki masy.
Odpowiedź "miejsce osadzenia filtra" również odnosi się do układu wlewowego. Filtry (ceramiczne lub inne) stosuje się do zatrzymywania wtrąceń i uspokojenia strugi metalu. "Miejsce osadzenia" wskazywałoby gniazdo/półkę pod filtr, a nie miejsce, gdzie masa jest obrabiana w celu skorygowania kształtu wnęki.
Wskazówka egzaminacyjna: przy pytaniach "Na rysunku cyfrą … oznaczono" najpierw ustal, czy oznaczenie dotyczy operacji na masie (np. obranie/wybranie) czy elementu układu (wlew, odpowietrzenie, filtr). To szybko porządkuje możliwe odpowiedzi.
