W instalacjach wentylacyjnych dyfuzor jest elementem końcowym (terminalnym), montowanym zwykle przy wylocie/nawiewie lub wywiewie do pomieszczenia. Jego zadaniem jest takie ukształtowanie strumienia powietrza, aby zapewnić właściwe rozprowadzenie, ograniczyć przeciągi i poprawić komfort użytkowników.

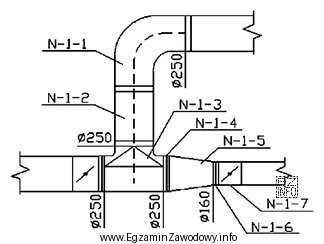

W pytaniu kluczowe jest to, że symbol "N-1-5" jest oznaczeniem identyfikacyjnym z rysunku. Takie oznaczenia odczytuje się w powiązaniu z legendą rysunku oraz sposobem przedstawienia elementu (np. czy jest to zakończenie kanału w pomieszczeniu, czy element wstawiony w przewód). Dlatego poprawna identyfikacja prowadzi do odpowiedzi "dyfuzor".
Dlaczego pozostałe odpowiedzi są błędne w tym kontekście?
- "łącznik" to element służący do łączenia odcinków przewodów (np. kształtek, złączek). Zwykle występuje w trasie kanału, a nie jako element końcowy nawiewu/wywiewu.
- "kanał" oznacza przewód transportujący powietrze. Na rysunkach kanały przedstawia się jako linie/ciągi z wymiarami lub opisami średnic/przekrojów; nie jest to pojedynczy osprzęt końcowy.
- "przepustnicę" stosuje się do regulacji lub odcięcia przepływu w przewodzie (np. do równoważenia instalacji). Umieszcza się ją w kanale, często w pobliżu rozgałęzień lub przy urządzeniach, a jej funkcja jest regulacyjna, nie dystrybucyjna jak w dyfuzorze.
Wskazówka egzaminacyjna: przy pytaniach "Na rysunku oznaczono…" najpierw ustal, czy element jest końcowy (w pomieszczeniu), liniowy (przewód/kanał) czy regulacyjny (armatura w przewodzie). Dopiero potem dopasuj nazwę z odpowiedzi do funkcji i miejsca wpięcia w instalację.
