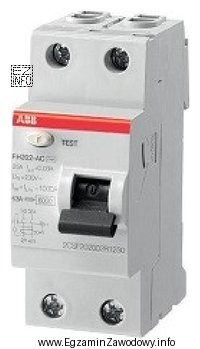

Na rysunku przedstawiono wyłącznik różnicowoprądowy (RCD). Jest to aparat zabezpieczający, którego zadaniem jest wykrywanie prądu różnicowego (czyli prądu "uciekającego" z obwodu, np. przez uszkodzoną izolację lub ciało człowieka) i szybkie wyłączenie zasilania. W praktyce wspiera ochronę przeciwporażeniową oraz ogranicza skutki uszkodzeń izolacji.
Rozpoznanie RCD w zadaniach egzaminacyjnych zwykle opiera się na typowych cechach aparatu: obecności elementów testowych (przycisk testu), oznaczeń związanych z prądem różnicowym oraz charakterystycznej budowy aparatu modułowego montowanego w rozdzielnicy. Te cechy odróżniają go od innych elementów automatyki i ochrony.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Ogranicznik przepięć (SPD) jest elementem ochrony przeciwprzepięciowej. Jego zadaniem jest odprowadzanie energii przepięć do ziemi i ochrona urządzeń przed skutkami udarów. Nie jest to aparat wykrywający prąd upływu; jego oznaczenia i funkcja są inne.
- Wyłącznik zmierzchowy służy do automatycznego załączania/wyłączania obwodów (np. oświetlenia) w zależności od natężenia oświetlenia. Jest elementem sterowania, a nie zabezpieczeniem różnicowoprądowym.
- Przekaźnik czasowy realizuje funkcje automatyki (opóźnienia czasowe, cykliczne załączanie itp.). Może być podobny gabarytowo do aparatu modułowego, ale jego przeznaczenie to sterowanie, nie ochrona przeciwporażeniowa.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawiają się zarówno aparaty ochronne (RCD, SPD), jak i sterujące (zmierzchowy, czasowy), najpierw ustal, czy pytanie dotyczy ochrony czy automatyki. To zmniejsza ryzyko pomyłki wynikającej z podobnego wyglądu urządzeń w rozdzielnicy.
