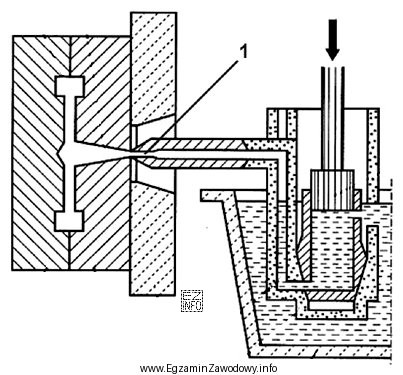

W maszynie do odlewania ciśnieniowego gorącokomorowego ciekły stop znajduje się w podgrzewanym zbiorniku/układzie zintegrowanym z komorą. Podczas cyklu odlewania układ wtrysku tłoczy stop do formy, a kluczową rolę w przekazaniu metalu do gniazda odlewniczego odgrywa dysza wlewowa.
Odpowiedź "dyszę wlewową" uznaje się za poprawną, ponieważ dysza jest końcowym elementem toru przepływu metalu: łączy część wtryskową maszyny z układem wlewowym formy, umożliwia napełnienie wnęki oraz pomaga utrzymać szczelność i stabilne warunki przepływu w czasie wtrysku.
Dlaczego pozostałe propozycje są niepoprawne w tym pytaniu:
- "rdzeń metalowy" jest elementem formy (oprzyrządowania), używanym do kształtowania otworów i podcięć w odlewie. Nie jest to typowa część zespołu wlewowego maszyny oznaczana na schemacie jako element doprowadzający metal.
- "tłok prasujący" to element wykonujący ruch wtrysku i wytwarzający ciśnienie. Choć jest niezbędny w procesie, pełni inną funkcję niż dysza i na rysunkach zwykle znajduje się w obszarze napędu/komory wtrysku, a nie na styku z formą.
- "wnękę formy" (gniazdo) stanowi przestrzeń nadająca odlewowi kształt. Jest w samej formie, natomiast pytany element (oznaczony cyfrą) dotyczy części doprowadzającej metal do tej wnęki.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się jednocześnie elementy układu wlewowego i elementy formy, warto najpierw rozdzielić je funkcjonalnie: "co doprowadza metal?" (dysza, wlew) versus "co kształtuje odlew?" (wnęka, rdzeń) versus "co wytwarza ciśnienie?" (tłok). To ułatwia poprawne rozpoznanie oznaczeń na schematach maszyn.
