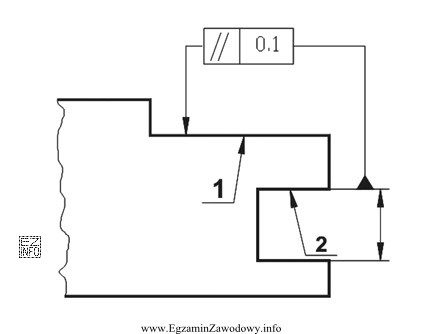

W rysunku technicznym maszynowym tolerancje geometryczne (GPS) dzielą się m.in. na: tolerancje kształtu (np. płaskość), tolerancje kierunku (np. równoległość, prostopadłość, pochylenie) oraz inne grupy. W tym zadaniu poprawna jest interpretacja jako odchyłka równoległości powierzchni 1 względem 2, czyli wymaganie, aby powierzchnia 1 była możliwie równoległa do powierzchni 2 (stanowiącej odniesienie), w granicach określonej strefy tolerancji.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "tolerancję odległości pomiędzy powierzchniami 1 i 2" – dotyczy tolerancji wymiaru liniowego (odległości), a nie relacji kierunkowej. Równoległość nie kontroluje samej wartości odległości, tylko orientację jednej powierzchni względem drugiej.
- "odchyłkę płaskości powierzchni 2 względem 1" – płaskość to tolerancja kształtu i nie wymaga bazy "względem" innej powierzchni; opisuje, na ile sama powierzchnia może być nierówna. Równoległość zawsze odnosi się do elementu bazowego/odniesienia.
- "tolerancję pochylenia powierzchni 1" – pochylenie (ang. angularity) również należy do tolerancji kierunku, ale oznacza utrzymanie elementu pod zadanym kątem innym niż 0°/90° względem bazy. Równoległość dotyczy kąta 0° względem odniesienia.
W praktyce montażu i obsługi maszyn rozróżnienie tych tolerancji pomaga dobrać właściwy sposób kontroli: równoległość często weryfikuje się pomiarami porównawczymi (np. czujnikiem) względem powierzchni bazowej, a płaskość ocenia się przez badanie odchyłek samej powierzchni bez odniesienia do innego elementu.
