Zadanie sprawdza umiejętność identyfikacji elementów prasy filtracyjnej na rysunku oraz poprawnego odczytu numeracji części. W prasie filtracyjnej kluczowym zespołem roboczym jest pakiet płyt (często współpracujących z ramami lub komorami), które po zaciśnięciu tworzą przestrzenie filtracyjne. To właśnie ten zespół najczęściej jest wskazywany na schematach jako "płyty".
Aby rozwiązać zadanie poprawnie, należy wykonać dwa kroki:
- Rozpoznać na rysunku element: płyty znajdują się w części roboczej prasy, tworzą pakiet wielu powtarzalnych elementów zestawionych obok siebie.
- Odczytać przypisaną cyfrę: na schematach numer odnosi się do podpisu/strzałki prowadzącej dokładnie do płyt, a nie do sąsiednich części (np. układu docisku, króćców, ramy nośnej).

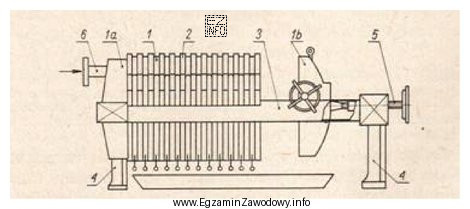

Odpowiedź "1" jest poprawna, ponieważ na dołączonym rysunku to właśnie cyfrą 1 oznaczono płyty prasy filtracyjnej.
Pozostałe odpowiedzi są błędne typowo z jednego z powodów: wskazują elementy położone obok pakietu płyt (np. element dociskowy/napęd), odnoszą się do części pomocniczych (konstrukcja nośna, przyłącza), albo wynikają z pomylenia płyt z ramami/komorami. Na egzaminie warto zwracać uwagę, czy strzałka numeru trafia w pojedynczą płytę lub wyraźnie w pakiet płyt, a nie w obudowę czy siłownik.
Wskazówka praktyczna: jeżeli na rysunku widać "harmonijkę" wielu powtarzalnych elementów, to w prasie filtracyjnej najczęściej są to właśnie płyty (lub płyty z ramami). Numer przypisany do tej części jest odpowiedzią, niezależnie od tego, jaką numerację przyjął autor schematu.
