W dokumentacji kadłubowej (rzuty, przekroje i detale fragmentów dna podwójnego) spotyka się skrócone zapisy dwóch wymiarów rozdzielonych ukośnikiem, np. 800/400. Taki zapis jest stosowany do szybkiego podania dwóch prostopadłych wymiarów tego samego elementu geometrycznego, najczęściej otworu, wnęki albo wycięcia.

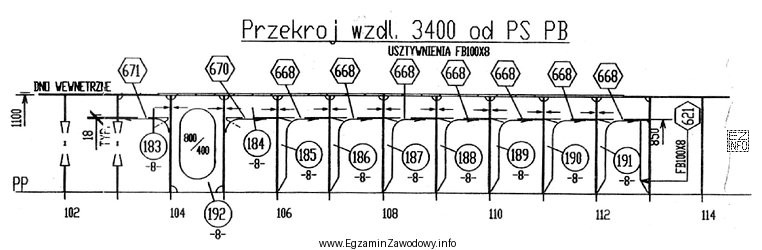

W pytaniu wskazano, że rysunek przedstawia fragment dna podwójnego, a więc obszar, w którym typowo wykonuje się różne otwory dostępowe (rewizyjne/komunikacyjne) umożliwiające wejście, przejście lub inspekcję przestrzeni między dnem wewnętrznym a zewnętrznym. Dlatego poprawna interpretacja to: otwór komunikacyjny o szerokości 400 mm i wysokości 800 mm.
- Dlaczego poprawna odpowiedź jest prawidłowa?
Bo wiąże zapis 800/400 z geometrią otworu (dwa wymiary prostokątnego/owalnego przejścia) oraz zachowuje przypisanie: szerokość 400 mm i wysokość 800 mm zgodnie z założeniem zadania. - Dlaczego "płaskownik o długości 800 mm i 400 mm" jest błędny?
Płaskownik opisuje się zwykle wymiarami przekroju (np. szerokość/grubość) oraz długością, a nie dwiema "długościami". Taka odpowiedź miesza pojęcia i nie pasuje do kontekstu oznaczenia otworu na detalu. - Dlaczego "otwór komunikacyjny o szerokości 800 mm i wysokości 400 mm" jest błędny?
To typowa pomyłka polegająca na zamianie kolejności wymiarów. W tym pytaniu kolejność ma znaczenie i została jednoznacznie przypisana w odpowiedzi prawidłowej. - Dlaczego "blachę o wymiarach 800 mm × 400 mm" jest błędna?
Wymiar blachy (format) to opis materiału, natomiast w detalu dna podwójnego zapis 800/400 odnosi się do otworu w konstrukcji. Materiał na rysunku byłby oznaczany w inny sposób (np. grubość blachy, gatunek), a nie jako prosty "format" w miejscu wycięcia.
Wskazówka egzaminacyjna: zawsze sprawdzaj, do czego prowadzi linia wymiarowa i jaki obiekt jest opisywany (otwór/wycięcie czy element materiałowy). W kontekście dna podwójnego najczęściej chodzi o elementy dostępowe, a nie o formaty blach.
