KWALIFIKACJA BUD11 - STYCZEŃ 2014 (test 2)



PYTANIE NR 12.

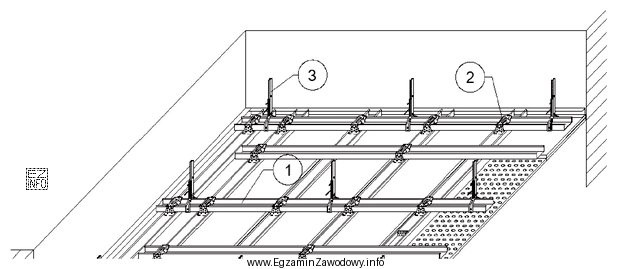

Na rysunku, przedstawiającym fragment sufitu podwieszanego, cyfrą 2 oznaczono
Ilustracja przedstawia schemat fragmentu sufitu podwieszanego, który jest częścią egzaminu zawodowego dla technika robót
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Łącznik w suficie podwieszanym to element służący do trwałego połączenia składników rusztu (np. odcinków profili lub profili krzyżujących się). Na rysunkach montażowych jest zwykle pokazany jako detal łączeniowy w miejscu styku profili, a nie jako element mocujący do stropu (wieszak) czy zamocowanie w podłożu (kołek).

Pełne wyjaśnienie:

W konstrukcjach sufitów podwieszanych kluczowe jest rozróżnianie funkcji poszczególnych elementów rusztu i osprzętu. Odpowiedź "łącznik" jest poprawna, gdy oznaczony detal przedstawia element, którego zadaniem jest połączenie części rusztu: najczęściej profili nośnych z profilami poprzecznymi albo połączenie odcinków profili w jednej płaszczyźnie. Taki element pracuje w obrębie rusztu i jest umieszczony w miejscu styku profili.

Dlaczego pozostałe odpowiedzi nie pasują do typowych funkcji elementów sufitu podwieszanego?

  • "profil" to zasadniczy element rusztu (podłużny), który tworzy konstrukcję nośną pod okładzinę. Na rysunku profil zwykle ma postać dłuższego odcinka o stałym przekroju, a nie małego detalu w miejscu łączenia.
  • "kołek" jest elementem mocującym w podłożu (stropie/ścianie). W sufitach podwieszanych kołki lub inne łączniki rozporowe/chemiczne służą do zakotwienia wieszaka lub pręta. Jeżeli oznaczenie dotyczy części znajdującej się na ruszcie, a nie w stropie, "kołek" jest nieadekwatny.
  • "wieszak" to element przenoszący obciążenia z rusztu na strop i pozwalający regulować wysokość. Na schematach wieszak jest zwykle przedstawiany jako element pionowy (np. pręt, taśma, wieszak noniuszowy) pomiędzy stropem a profilem.

W praktyce egzaminacyjnej warto patrzeć na rysunek przez pryzmat pytania: czy oznaczony element coś łączy w ruszcie, czy coś mocuje do podłoża, czy jest częścią profilu? Jeśli detal znajduje się dokładnie w miejscu styku profili i ma charakter "złączki", najczęściej będzie to łącznik systemowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest łącznik w suficie podwieszanym?
Łącznik to element systemowy służący do połączenia części rusztu, najczęściej profili nośnych z poprzecznymi albo do łączenia odcinków profili. Jego rolą jest zapewnienie stabilnego, osiowego i powtarzalnego połączenia zgodnego z systemem montażu.
Jak odróżnić łącznik od wieszaka na rysunku montażowym sufitu?
Łącznik zwykle leży w płaszczyźnie rusztu i znajduje się w miejscu styku profili. Wieszak łączy ruszt ze stropem i jest przedstawiany jako element "pionowy" (pręt/taśma/noniusz) między stropem a profilem, często z możliwością regulacji wysokości.
Dlaczego kołek nie zawsze jest poprawną odpowiedzią w takich zadaniach?
Kołek jest elementem zamocowania w podłożu (np. w stropie) i na rysunkach bywa pokazany przy punkcie kotwienia. Jeśli oznaczenie dotyczy detalu znajdującego się na ruszcie, w miejscu łączenia profili, to częściej chodzi o łącznik, a nie o kołek.
Jakie elementy tworzą typowy ruszt sufitu podwieszanego?
Najczęściej są to profile (nośne i poprzeczne), wieszaki (podwieszenia do stropu) oraz elementy łączeniowe i mocujące, np. łączniki krzyżowe, przedłużki, klipsy. Do tego dochodzą zamocowania w podłożu oraz okładzina, np. płyty g-k.
Jakie są najczęstsze błędy przy rozpoznawaniu elementów sufitu na ilustracji?
Typowe pomyłki wynikają z patrzenia na kształt zamiast na funkcję: mylenie małego detalu łączeniowego z kołkiem, wybieranie "wieszaka" bo jest najbardziej znanym hasłem oraz ignorowanie miejsca montażu (strop vs płaszczyzna rusztu). Pomaga analiza: co z czym jest połączone.
Czy profil może wyglądać jak łącznik na schemacie?
Na uproszczonych rysunkach fragment profilu może być krótki, ale profil nadal jest elementem liniowym o stałym przekroju. Łącznik zwykle jest "wstawiony" w styk i ma formę złączki/klipsu. Warto sprawdzić, czy oznaczenie dotyczy odcinka konstrukcji, czy detalu połączenia.
Kiedy stosuje się wieszaki w sufitach podwieszanych?
Wieszaki stosuje się zawsze wtedy, gdy ruszt ma być podwieszony do stropu i przenosić ciężar okładziny oraz ewentualnych warstw (izolacja, instalacje). Umożliwiają także wypoziomowanie konstrukcji i ustawienie wymaganej wysokości sufitu.
Jakie funkcje spełnia łącznik w praktyce montażowej?
Łącznik zapewnia sztywne i powtarzalne połączenie profili, pomaga utrzymać geometrię rusztu (prostopadłość i rozstaw), ogranicza przesuwy oraz przyspiesza montaż. W systemach sufitowych jest dobierany do typu profili i sposobu krzyżowania lub przedłużania.
Gdzie na suficie podwieszanym najczęściej znajduje się kołek?
Kołek (lub inne zamocowanie) znajduje się w podłożu, czyli w stropie lub ścianie, w punkcie kotwienia podwieszeń albo profili przyściennych. Na rysunku będzie związany z warstwą konstrukcyjną budynku, a nie z samą kratownicą profili w płaszczyźnie sufitu.
Jak przygotować się do zadań z rozpoznawania elementów sufitu podwieszanego na egzaminie?
Najlepiej uczyć się na zdjęciach i rysunkach systemowych: rozpoznawać profile, wieszaki i łączniki oraz ich miejsce pracy. Pomaga też zasada: profil jest długi, wieszak łączy ze stropem, łącznik łączy profile, kołek siedzi w podłożu.
info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Łącznik w suficie podwieszanym to element służący do trwałego połączenia składników rusztu (np. odcinków profili lub profili krzyżujących się)."

Materiały:

  • Instrukcje montażu systemów suchej zabudowy (karty techniczne producentów sufitów podwieszanych)
  • Podręczniki/zeszyty szkoleniowe z zakresu suchej zabudowy i sufitów podwieszanych
  • Ćwiczenia z rozpoznawania elementów na rysunkach montażowych (atlas detali budowlanych)
