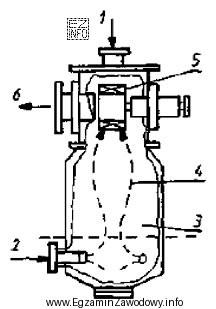

W młynie strumieniowo-fluidalnym (jet mill z częścią fluidalną) na rysunkach technologicznych najczęściej rozróżnia się trzy kluczowe przyłącza/linie:
- wsad surowca – miejsce, w którym do układu doprowadza się materiał do rozdrabniania (z podajnika, zasobnika lub śluzy),
- wlot powietrza (lub innego gazu) – medium, które nadaje cząstkom energię kinetyczną, umożliwia zderzenia i często pełni funkcję transportową oraz fluidyzującą,
- wylot produktu – odprowadzenie frakcji spełniającej wymagania (do odbiornika, klasyfikatora, cyklonu lub dalszego odpylania/filtracji).
Poprawna odpowiedź jest zgodna z logicznym przebiegiem procesu: materiał wchodzi jako wsad, gaz jest doprowadzany jako czynnik roboczy, a efekt procesu opuszcza układ jako produkt. W praktyce operator, czytając schemat, powinien szukać oznaczeń związanych z podawaniem materiału (lej zasypowy, śluza, podajnik), osobno oznaczeń zasilania gazem (króciec powietrza, dysze) oraz osobno toru odbioru (linia produktu, często w kierunku urządzeń odpylających/klasyfikujących).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Zamiana "wlot powietrza" z "wsadem surowca" to częsty błąd wynikający z nieuwzględnienia, że wsad jest strumieniem materiału stałego i ma inne przyłącza niż gaz.
- Przestawienie "wylotu produktu" na pozycję odpowiadającą wsadowi prowadzi do nielogicznego wniosku, że produkt jest doprowadzany do młyna, a surowiec odbierany – to odwrócenie ról strumieni.
- Sformułowania typu "wsad produktu" i "wylot surowca" są typowo sprzeczne z terminologią procesową (produkt jest efektem, surowiec jest wejściem), więc wskazują na błędne rozumienie pojęć.
Wskazówka egzaminacyjna: najpierw nazwij na rysunku co jest wejściem materiału, potem skąd wchodzi gaz, a na końcu dokąd wychodzi materiał po procesie. To ogranicza ryzyko losowego wyboru kolejności.
