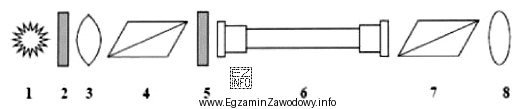

Polarymetr to przyrząd, w którym światło spolaryzowane przechodzi przez badaną próbkę (zwykle umieszczoną w rurce pomiarowej/kuwecie), a następnie analizuje się zmianę płaszczyzny polaryzacji. Dlatego na schematach polarymetru jednym z kluczowych, jednoznacznie wyróżnianych elementów jest komora/rurka z próbką – to ona stanowi obiekt pomiaru.
Jeżeli na rysunku element oznaczony cyfrą 6 znajduje się w torze optycznym w miejscu, gdzie umieszcza się napełnioną rurkę lub kuwetę, poprawną odpowiedzią jest: badaną próbkę. To próbka (roztwór/substancja) powoduje skręcalność optyczną, którą przyrząd mierzy.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Polaryzator – to element przygotowujący światło spolaryzowane, zwykle umieszczony przed próbką. Na schemacie jest oddzielnym elementem i jego funkcja nie polega na "byciu badanym obiektem", tylko na polaryzacji wiązki.
- Soczewka – może występować w układzie optycznym (np. do kolimacji lub ogniskowania), ale nie jest częścią identyfikowaną jako próbka. Jej obecność zależy od konstrukcji, a na rysunkach bywa oznaczana innymi symbolami.
- Płytka półcieniowa – to element występujący w niektórych typach polarymetrów (zwiększa czułość obserwacji), ale również nie jest próbką. Jest częścią optyki pomocniczej, a nie miejscem, gdzie znajduje się mierzona substancja.
Wskazówka egzaminacyjna: w zadaniach "co oznacza numer na schemacie" najpierw ustal, czy wskazany element jest częścią optyki (polaryzator, soczewki, płytki) czy częścią obiektu pomiaru (rurka/kuweta z próbką). To ułatwia szybkie, ale nadal poprawne rozróżnienie odpowiedzi.
