W rozdzielniach elektroenergetycznych (także w obiektach zasilania trakcyjnego) układ szyn zbiorczych decyduje o możliwościach prowadzenia ruchu łączeniowego, niezawodności zasilania oraz o tym, jak można wykonywać prace utrzymaniowe bez całkowitego wyłączania obiektu.

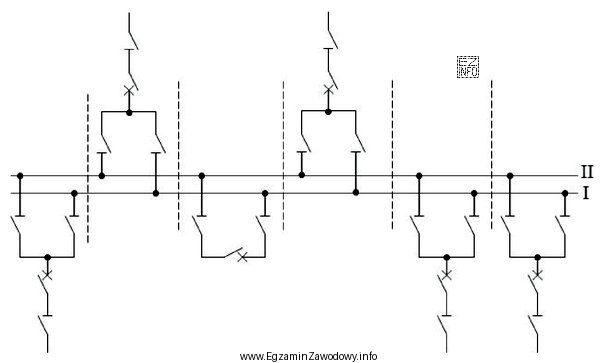

Odpowiedź "podwójny system szyn zbiorczych niesekcjonowany" opisuje układ, w którym:
- występują dwie szyny zbiorcze (np. Szyna I i Szyna II),
- pola mogą być przyłączane do jednej z dwóch szyn (zależnie od rozwiązania poprzez odłączniki szynowe),
- szyny nie są podzielone na odcinki robocze, czyli brak elementu realizującego sekcjonowanie (nie widać podziału na "sekcję A/B" ani aparatu sekcyjnego).
Dlaczego pozostałe odpowiedzi są niepoprawne w odniesieniu do takiego rozpoznania?
- "pojedynczy system szyn zbiorczych niesekcjonowany" dotyczy układu z jedną szyną; na rysunku nie byłoby drugiej, równoległej szyny, więc nie mówi się o systemie podwójnym.
- "podwójny system szyn zbiorczych sekcjonowany z obejściem" łączy dwie dodatkowe cechy naraz: podział na sekcje oraz tor/szynę obejściową. Taki schemat zwykle pokazuje dodatkowe połączenia umożliwiające obejście oraz aparat rozdzielający sekcje.
- "pojedynczy system szyn zbiorczych niesekcjonowany z obejściem" zakłada jedną szynę główną, ale dodatkowy tor obejściowy; to inna topologia niż układ podwójny.
Wskazówka egzaminacyjna: najpierw policz liczbę szyn (pojedynczy vs podwójny), potem sprawdź, czy są podzielone na odcinki (sekcjonowanie), a dopiero na końcu szukaj osobnego toru do obejścia (obejście/szyna obejściowa).
