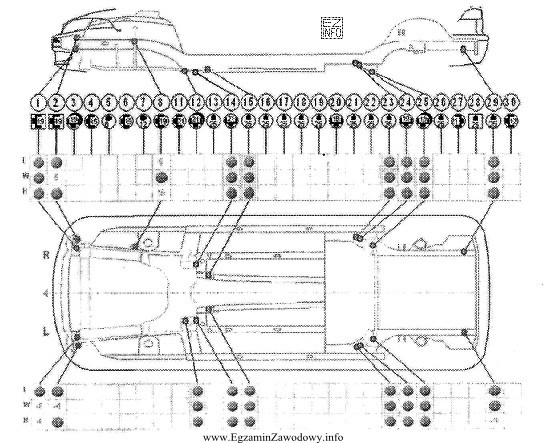

Na rysunku rozpoznaje się kartę pomiarową punktów kontrolnych samochodu, czyli dokument używany w diagnostyce i naprawach powypadkowych do zapisu wyników pomiarów geometrii nadwozia. Taka karta (często w formie tabeli/raportu) porządkuje informacje o punktach kontrolnych oraz pozwala porównać wartości zmierzone z wartościami referencyjnymi i ocenić odchyłki.
Odpowiedź "karta pomiarowa punktów kontrolnych samochodu" pasuje do dokumentu, który ma charakter ewidencyjno-pomiarowy: zawiera miejsca na wpisy wyników, ewentualnie rubryki dotyczące odchyłek/tolerancji i identyfikacji punktów kontrolnych.
Dlaczego pozostałe propozycje są nieprawidłowe:
- "schemat montażu elementów nadwozia" zwykle pokazuje kolejność czynności, rozmieszczenie łączników, miejsca spawów/śrub lub sposób osadzenia elementu. Jest to instrukcja montażowa, a nie arkusz do wpisywania wyników pomiarów.
- "schemat instalacji elektrycznej samochodu" rozpoznaje się po symbolach elektrycznych (odbiorniki, złącza, bezpieczniki), oznaczeniach przewodów i połączeniach. Taki schemat ma postać sieci połączeń, nie karty pomiarów punktów nadwozia.
- "pasowania elementów nadwozia" odnosi się do szczelin, przylegania i dopasowania elementów (np. drzwi, maski, zderzaków). Kontrola pasowania opiera się na oględzinach i pomiarach szczelin, ale nie jest to to samo co pomiar punktów kontrolnych geometrii nadwozia na ramie/strukturze nośnej.
Wskazówka egzaminacyjna: gdy na rysunku widzisz tabelaryczny arkusz z polami na wartości pomiarowe i odniesienie do "punktów kontrolnych", myśl o dokumentacji pomiarowej geometrii nadwozia. Gdy widzisz symbole elektryczne i połączenia, to prawie na pewno schemat instalacji.
