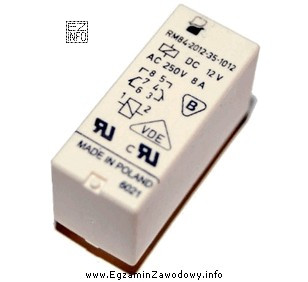

W zadaniach z mechatroniki często trzeba rozpoznać aparat elektryczny na podstawie rysunku (widoku elementu lub symbolu na schemacie). Przekaźnik to element, który pozwala sterować obwodem (zestykami) sygnałem o mniejszej mocy. Typowo występują w nim dwie funkcjonalne części: tor sterujący (np. cewka) oraz tor wykonawczy (styki NO/NC przełączające obciążenie lub sygnał).
Dlaczego "przekaźnik" jest poprawny?
Rozpoznanie przekaźnika opiera się na cechach charakterystycznych: obecności elementu sterującego (najczęściej cewki) oraz zestyków, które zmieniają stan pod wpływem zadziałania. W praktyce przekaźniki spotyka się w układach automatyki, interfejsach wejść/wyjść, w torach bezpieczeństwa (jako elementy pośredniczące) oraz w prostych układach przełączania.
- Termostat (odpowiedź błędna) jest elementem reagującym na temperaturę. Na rysunkach/schematach zwykle wiąże się z czujnikiem lub łącznikiem temperaturowym i nie pełni roli typowego elementu pośredniczącego o cewce i zestykach sterowanych elektromagnetycznie. Częsty błąd wynika z kojarzenia termostatu z "przełączaniem", ale przełączanie jest tu skutkiem pomiaru temperatury.
- Stycznik (odpowiedź błędna) jest podobny ideowo do przekaźnika (ma cewkę i styki), ale jest przeznaczony głównie do łączenia obwodów mocy (np. silników) i zwykle ma inną konstrukcję oraz zestyków jest więcej i są przystosowane do większych prądów. W zadaniach egzaminacyjnych odróżnienie często polega na kontekście: stycznik jako łącznik mocy, przekaźnik jako element sterowania/sygnalizacji.
- Rozłącznik samoczynny (odpowiedź błędna) kojarzy się przede wszystkim z funkcją zabezpieczeniową i samoczynnym przerwaniem obwodu przy nieprawidłowościach (np. przeciążeniu). Nie jest to typowy element pośredniczący sterowania w rozumieniu przekaźnika.
Wskazówka egzaminacyjna: gdy widzisz element, który "przekazuje" sygnał sterujący na styki i służy do separacji/pośrednictwa w sterowaniu, najczęściej będzie to przekaźnik. Jeśli element jest wyraźnie od obwodów mocy (silniki) — częściej stycznik; jeśli zależy od temperatury — termostat; jeśli ma funkcję zabezpieczenia i samoczynnego wyłączenia — rozłącznik samoczynny.
