KWALIFIKACJA ELM3 - CZERWIEC 2011



PYTANIE NR 10.

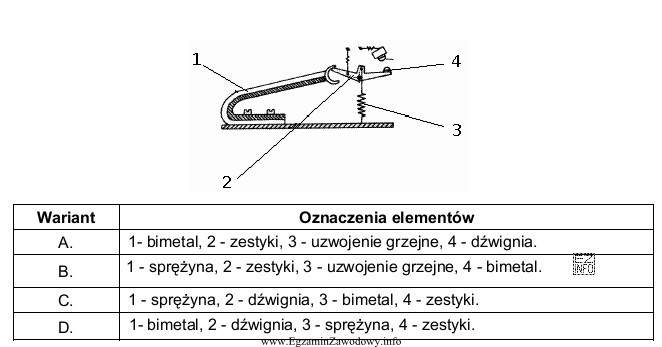

Poprawne przypisanie oznaczeń cyfrowych do nazw elementów regulatora dwustawnego temperatury występuje w wariancie
Poprawne przypisanie oznaczeń cyfrowych do nazw elementów regulatora dwustawnego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie dołączonego zdjęcia i opisu elementów regulatora dwustawnego temperatury, element oznaczony numerem 1 to bimetal, który składa się z dwóch kawałków metalu o różnej rozszerzalności cieplnej, które w wyniku zmian temperatury wyginają się. Element 2 to dźwignia, która jest poruszana przez bimetal. Element 3 to sprężyna, która jest widoczna na zdjęciu i pasuje do opisu. Element 4 to zestyk, który zamyka obwód. Tylko wariant D poprawnie przypisuje te elementy.
