W tego typu zadaniach kluczowe jest rozdzielenie problemu na dwa kroki: (1) policzyć, ile śrub przypada na jedno połączenie dolnego i górnego segmentu słupa, a następnie (2) pomnożyć przez liczbę słupów.

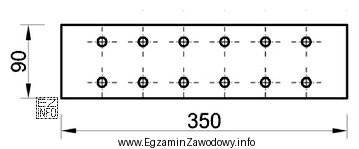

Krok 1: śruby na jeden słup. Treść mówi, że dolny i górny segment każdego słupa są łączone w środniku obustronnie za pomocą dwóch blach. Oznacza to, że połączenie jest wykonywane po obu stronach środnika, a liczba śrub dla jednej blachy powinna być odczytana bezpośrednio z rysunku blachy nakładkowej (liczba otworów/rozmieszczenie śrub). Sumaryczna liczba śrub na jedno złącze słupa to liczba śrub na jednej stronie razy 2 (obie strony).
Krok 2: śruby na 24 słupy. Gdy mamy już policzoną liczbę śrub na jedno złącze, wykonujemy proste mnożenie przez 24, ponieważ każdy z 24 słupów ma takie samo połączenie segmentów.
Dlaczego poprawne jest "288 szt."? Wynik 288 oznacza, że na jeden słup przypada 12 śrub (288 ÷ 24 = 12). Taka liczba jest spójna z typowym rozwiązaniem, w którym po obu stronach środnika stosuje się blachy nakładkowe z kilkoma śrubami na każdej stronie, zgodnie z rysunkiem.
Dlaczego pozostałe odpowiedzi są błędne?
- "192 szt." odpowiada 8 śrubom na słup (192 ÷ 24 = 8) – to zwykle efekt policzenia mniejszej liczby śrub z rysunku lub nieuwzględnienia pełnego układu blach/stron.
- "240 szt." odpowiada 10 śrubom na słup (240 ÷ 24 = 10) – typowy błąd to pomylenie liczby śrub na jedną blachę albo niekonsekwentne potraktowanie "obustronnie".
- "144 szt." odpowiada 6 śrubom na słup (144 ÷ 24 = 6) – często wynika z policzenia tylko jednej strony połączenia (pominięcie "obustronnie") albo przyjęcia, że podano łączną liczbę blach bez podwojenia stron.
Wskazówka egzaminacyjna: zawsze wykonaj kontrolę wyniku przez dzielenie końcowej liczby śrub przez liczbę słupów. Jeśli liczba śrub na jeden słup wychodzi "połówkowa" lub nienaturalna względem rysunku (np. nie zgadza się z liczbą otworów), to znak, że błąd jest w interpretacji złącza.
