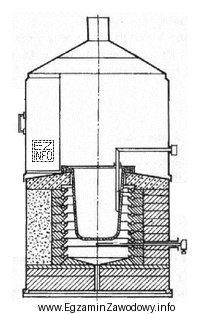

W zadaniu trzeba rozpoznać typ pieca odlewniczego na podstawie cech widocznych na rysunku. W praktyce odlewniczej najczęściej rozróżnia się urządzenia po sposobie wytwarzania ciepła i po charakterystycznych elementach konstrukcyjnych.
Dlaczego "oporowy"?
Piec oporowy wytwarza ciepło dzięki zjawisku nagrzewania oporowego: prąd przepływa przez elementy grzejne (np. grzałki/oporniki), które oddają ciepło do komory grzewczej i wsadu (bez wytwarzania łuku elektrycznego i bez pola indukcyjnego jako głównego źródła nagrzewania). Na rysunkach takich pieców typowe są: komora/obudowa z wyłożeniem ogniotrwałym, miejsce na tygiel lub wsad oraz widoczne/oznaczone elementy grzejne.
Dlaczego pozostałe odpowiedzi nie pasują?
- "plazmowy" – piec plazmowy wykorzystuje strumień plazmy (łuk plazmowy) i zwykle kojarzy się z palnikiem/pochodnią plazmową oraz strefą o bardzo wysokiej koncentracji energii. Kluczowe są elementy wytwarzające plazmę i odpowiednia geometria palnika; to inna "sygnatura" niż grzałki oporowe.
- "indukcyjny" – w piecu indukcyjnym źródłem ciepła jest pole elektromagnetyczne wytwarzane przez cewkę indukcyjną wokół tygla/komory. Na schematach zwykle widać uzwojenie/cewkę i układ chłodzenia. Jeśli na rysunku brak cewki, wybór indukcyjnego jest najczęściej skutkiem przyzwyczajenia, że "w odlewni często jest indukcja".
- "łukowy" – piec łukowy rozpoznaje się po elektrodach oraz przestrzeni, w której powstaje łuk elektryczny (często nad wsadem). W rozwiązaniach przemysłowych elektrody są elementem dominującym na rysunku. Jeśli na rysunku ich nie ma, to nie jest typowy piec łukowy.
Wskazówka egzaminacyjna: gdy masz dylemat, szukaj "znaku firmowego" danego typu pieca: grzałki (oporowy), cewka (indukcyjny), elektrody (łukowy), palnik/pochodnia plazmowa (plazmowy). Dopiero potem dopasuj nazwę do obrazu. To ogranicza błędy wynikające z samego skojarzenia, że "to na pewno piec elektryczny".
