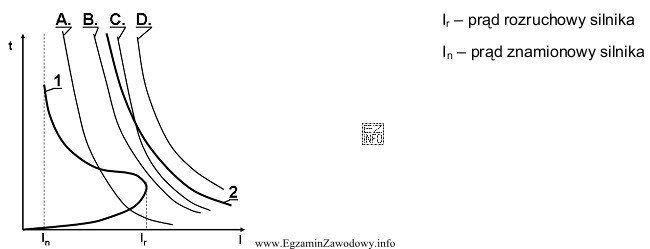

Dobór zabezpieczenia dla silnika na podstawie wykresów polega na porównaniu kilku charakterystyk w tych samych obszarach pracy. Na rysunku pokazano:
- charakterystykę czasowo-prądową silnika (1) – czyli zależność dopuszczalnego czasu pracy od wartości prądu, w tym obszar rozruchu (duży prąd, krótki czas),
- charakterystykę cieplną silnika (2) – czyli granicę wynikającą z nagrzewania uzwojeń; po jej przekroczeniu silnik powinien zostać odciążony/wyłączony,
- charakterystyki czasowo-prądowe czterech zabezpieczeń (A, B, C, D).
Co oznacza "najskuteczniejsze" w takim kontekście? W praktyce jest to zabezpieczenie, które spełnia dwa warunki jednocześnie:
- Nie wyłącza silnika podczas prawidłowego rozruchu (czyli jego krzywa nie wchodzi w typową strefę prądu rozruchowego i czasu rozruchu).
- Skutecznie chroni silnik przy przeciążeniu (zadziała wcześniej niż dopuszczalny czas wynikający z charakterystyki cieplnej, aby nie dopuścić do przegrzania).
Odpowiedź "B" jest poprawna, bo w zestawieniu krzywych jest najbardziej właściwym kompromisem: pozostawia margines dla krótkotrwałego, wysokiego prądu rozruchowego, a jednocześnie zapewnia zadziałanie w obszarze przeciążeń zanim zostanie przekroczona granica cieplna silnika.
Dlaczego pozostałe propozycje są niewłaściwe (typowe powody błędów przy doborze z wykresu):
- "A" zwykle odpowiada zabezpieczeniu zbyt "szybkiemu" w strefie rozruchu – może zadziałać przy normalnym prądzie rozruchowym, powodując niepotrzebne wyłączenia i problemy z uruchomieniem.
- "C" bywa zbyt "wolne" lub ustawione zbyt wysoko – może nie zapewnić dostatecznej ochrony przeciążeniowej i dopuścić do pracy w obszarze przegrzewania (przekroczenie charakterystyki cieplnej).
- "D" często jest dobrane pod inny profil (np. zbyt wysoki próg lub inny kształt krzywej) i może nie zgrać się z charakterystyką silnika: albo nie ochroni przy dłuższym przeciążeniu, albo zadziała w niepożądanym zakresie.
Wskazówka egzaminacyjna: zawsze sprawdzaj dwa punkty na wykresie: (1) obszar rozruchu – czy zabezpieczenie "przepuszcza" rozruch, (2) obszar przeciążenia – czy zabezpieczenie wyłącza zanim silnik przekroczy dopuszczalne nagrzewanie.
