KWALIFIKACJA ELE2 - STYCZEŃ 2013

Wyjaśnienie poprawnej odpowiedzi:

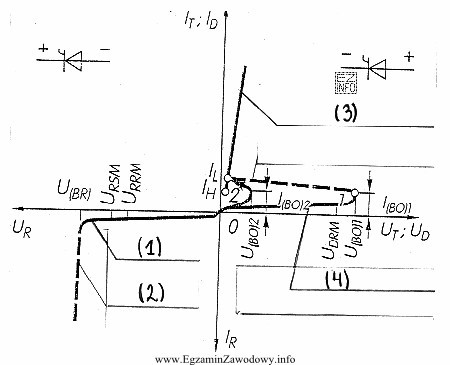

Na rysunku przedstawiono charakterystykę napięciowo-prądową tyrystora SCR. Cyfra (4) oznacza obszar, w którym tyrystor znajduje się w stanie blokowania, co oznacza, że nie przewodzi prądu mimo przyłożonego napięcia w kierunku przewodzenia, aż do momentu, gdy zostanie przekroczona wartość napięcia wzbudzenia (U_GT) lub prądu wzbudzenia (I_GT). Dopiero po przekroczeniu tych wartości tyrystor zaczyna przewodzić prąd (stan przewodzenia oznaczony cyfrą (3)).
