KWALIFIKACJA ELM2 + ELM5 - STYCZEŃ 2013

PYTANIE NR 9.

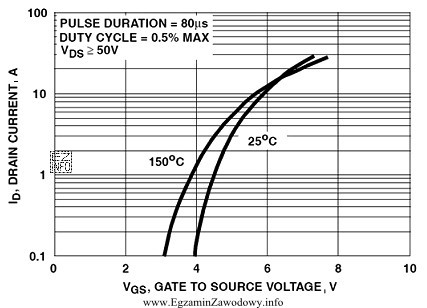

Na rysunku przedstawiono charakterystykę przejściową
Ilustracja przedstawia charakterystykę przejściową tranzystora z izolowaną bramką, co jest zgodne z kontekstem egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Charakterystyka przejściowa dla elementu z izolowaną bramką pokazuje zależność prądu przewodzenia od sygnału sterującego bramki (sterowanie napięciowe i wyraźny próg). To odróżnia ją od diody (brak sterowania), tranzystora bipolarnego PNP (sterowanie prądem bazy) oraz tyrystora dwukierunkowego (zjawisko zatrzasku).

Pełne wyjaśnienie:

"Charakterystyka przejściowa" w kontekście elementów półprzewodnikowych to wykres, który opisuje jak zmienia się prąd przewodzenia elementu w funkcji sygnału sterującego. Dla tranzystora z izolowaną bramką (rodzina elementów sterowanych napięciem bramki) typową cechą jest to, że przewodzenie zaczyna się dopiero po przekroczeniu pewnego progu sterowania, a dalszy wzrost napięcia sterującego powoduje wzrost prądu (przy zadanych warunkach obciążenia/pomiaru).

Odpowiedź "tranzystora z izolowaną bramką." jest zgodna z ideą sterowania napięciowego: bramka jest elektrycznie odseparowana (izolowana) od kanału, więc do sterowania kluczowe jest napięcie na bramce, a nie prąd sterujący jak w tranzystorze bipolarnym.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "dioda prostownicza." – dioda nie ma elektrody sterującej, więc nie opisuje się jej charakterystyki przejściowej względem sygnału bramki/bazy; typowo analizuje się charakterystykę prądowo-napięciową złącza.
  • "tranzystora bipolarnego PNP." – tranzystor bipolarny jest zasadniczo sterowany prądem bazy, a typowe wykresy sterowania odnoszą prąd kolektora do prądu bazy lub napięć w układzie, co ma inny charakter niż bramka izolowana.
  • "tyrystora dwukierunkowego." – element tyrystorowy wiąże się z zachowaniem zatrzaskowym (po zadziałaniu przewodzi do spadku prądu poniżej wartości podtrzymania), a wykresy sterowania i przewodzenia mają inną interpretację niż dla elementu z izolowaną bramką.

Wskazówka egzaminacyjna: najpierw sprawdź, czy na rysunku występuje wielkość odpowiadająca sterowaniu bramką (zwykle oś związana z napięciem sterującym) oraz czy widać wyraźny próg rozpoczęcia przewodzenia. To zwykle prowadzi do elementów z bramką izolowaną, a nie do diod czy klasycznych BJT.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To wykres pokazujący zależność prądu wyjściowego elementu od sygnału sterującego. W praktyce służy do oceny, od jakiej wartości sterowania element zaczyna przewodzić (próg) oraz jak szybko rośnie prąd wraz ze zwiększaniem sterowania.
Szukaj osi związanej ze sterowaniem bramką oraz wyraźnego progu, po którym prąd zaczyna rosnąć. W elementach z izolowaną bramką sterowanie ma charakter napięciowy, więc kluczowa jest wartość napięcia bramki, a nie prąd sterujący.
Dioda nie posiada elektrody sterującej, więc nie ma "wejścia sterowania" analogicznego do bramki lub bazy. Najczęściej analizuje się jej charakterystykę prądowo-napięciową złącza, a nie zależność prądu od sygnału sterującego.
Tranzystor bipolarny jest sterowany głównie prądem bazy (relacja prądowa), a element z izolowaną bramką jest sterowany napięciem bramki (relacja napięciowa). To wpływa na sposób doboru elementu, pomiary oraz interpretację wykresów katalogowych.
Tak, jeśli patrzy się tylko na ogólny kształt bez analizy znaczenia osi. Tyrystory mają jednak typowe zachowanie zatrzaskowe (po zadziałaniu przewodzą do spadku prądu poniżej podtrzymania), a wykresy sterowania interpretuje się inaczej niż dla bramki izolowanej.
Zależnie od elementu, na jednej osi jest wielkość sterująca (np. napięcie bramki lub prąd bazy), a na drugiej prąd przewodzenia (np. prąd drenu/kolektora). Kluczowe jest odczytanie opisów osi, bo one mówią, czy sterowanie jest napięciowe czy prądowe.
Najczęściej podczas doboru elementów do układów mocy i sterowania (np. klucze w zasilaczach i przetwornicach), a także przy diagnostyce: porównuje się spodziewane zachowanie z pomiarami, aby wykryć uszkodzenia lub błędne sterowanie.
Próg określa, od jakiego poziomu sterowania element zaczyna przewodzić. Jeśli sterowanie jest zbyt niskie, element może pracować w niekorzystnym zakresie (większe straty i grzanie). Dlatego na egzaminie warto kojarzyć próg z początkiem wzrostu prądu na wykresie.
Najczęstsze błędy to ignorowanie opisów osi, sugerowanie się samym "kształtem" krzywej oraz mylenie sterowania prądowego z napięciowym. Pomaga nawyk: najpierw identyfikuj wielkość sterującą, potem sprawdzaj, czy jest próg i jak rośnie prąd.
Ćwicz na przykładach z not katalogowych i skryptów: rozpoznawaj osie, jednostki i typowe cechy (próg, zakres liniowy, nasycenie, zatrzask). Dobrą metodą jest też porównywanie par: dioda vs tranzystor, BJT vs bramka izolowana, tyrystor vs tranzystor.
info

Około 44% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Charakterystyka przejściowa dla elementu z izolowaną bramką pokazuje zależność prądu przewodzenia od sygnału sterującego bramki (sterowanie napięciowe i wyraźny próg)."

Źródła:

  • Sedra, Smith: "Microelectronic Circuits" (rozdziały o tranzystorach polowych i charakterystykach sterowania) – źródło podręcznikowe
  • Horowitz, Hill: "The Art of Electronics" (części dotyczące tranzystorów i interpretacji charakterystyk) – źródło podręcznikowe

Materiały:

  • Noty katalogowe elementów z bramką izolowaną (sekcje "Transfer characteristics")
  • Podręczniki z podstaw elektroniki półprzewodnikowej (rozdziały o tranzystorach polowych i elementach sterowanych bramką)
  • Ćwiczenia laboratoryjne: pomiar charakterystyk statycznych i przejściowych elementów półprzewodnikowych
