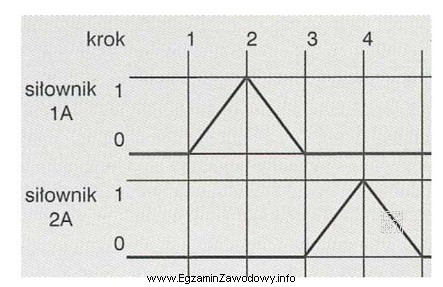

Diagram stanów opisuje kolejne stany układu oraz przejścia między nimi. W przypadku dwóch siłowników (1A i 2A) typowe stany dotyczą ich położeń: wysunięty/wsunięty. Aby wybrać poprawny opis działania, trzeba czytać diagram "krok po kroku" i zapisać sekwencję ruchów w tej samej kolejności, w jakiej występują przejścia.
Odpowiedź "Wysuwa się siłownik 1A, wraca 1A, wysuwa się siłownik 2A, wraca 2A." jest poprawna, gdy diagram wskazuje, że cykl najpierw wykonuje pełną parę ruchów dla 1A (wysunięcie, następnie cofnięcie), a dopiero potem pełną parę ruchów dla 2A. Taki zapis odpowiada sekwencji 1A+ → 1A− → 2A+ → 2A− i zachowuje logiczną ciągłość stanu układu.
Pozostałe propozycje są nieprawidłowe, ponieważ:
- zamieniają kolejność rozpoczęcia cyklu (start od 2A zamiast od 1A), co nie zgadza się z pierwszym przejściem na diagramie,
- wprowadzają wysuw drugiego siłownika zanim pierwszy zakończy swój powrót, mimo że diagram może pokazywać zakończenie ruchu 1A jako warunek kolejnego kroku,
- odwracają kolejność powrotów (np. cofnięcie 2A przed 1A), co zmienia przebieg cyklu i może prowadzić do innej logiki sterowania.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zrób krótki zapis "+/-" dla każdego siłownika (np. 1A+ 1A− 2A+ 2A−) i porównaj go z odpowiedziami. To ogranicza pomyłki wynikające z "ładnie brzmiącej" sekwencji, ale niezgodnej z diagramem.
