KWALIFIKACJA ELM6 - STYCZEŃ 2017

PYTANIE NR 10.

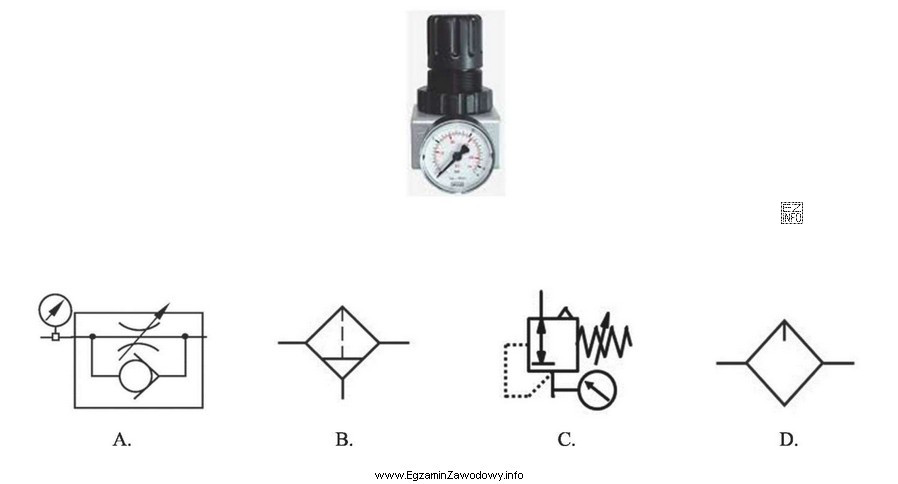

Na rysunku przedstawiono element układu zasilania instalacji pneumatycznej. Który z zamieszczonych symboli graficznych wykorzystywany jest w dokumentacji technicznej do przedstawienia tego elementu?
Na rysunku przedstawiono element układu zasilania instalacji pneumatycznej. Któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na zdjęciu przedstawiono regulator ciśnienia z manometrem, który jest elementem układu zasilania instalacji pneumatycznej. Symbol graficzny odpowiadający temu elementowi to symbol C, który przedstawia regulator ciśnienia z pokazanym manometrem i charakterystycznymi elementami, takimi jak sprężyna i zawór, które są typowe dla tego typu urządzenia.
