KWALIFIKACJA TKO3 - WRZESIEŃ 2015



PYTANIE NR 1.

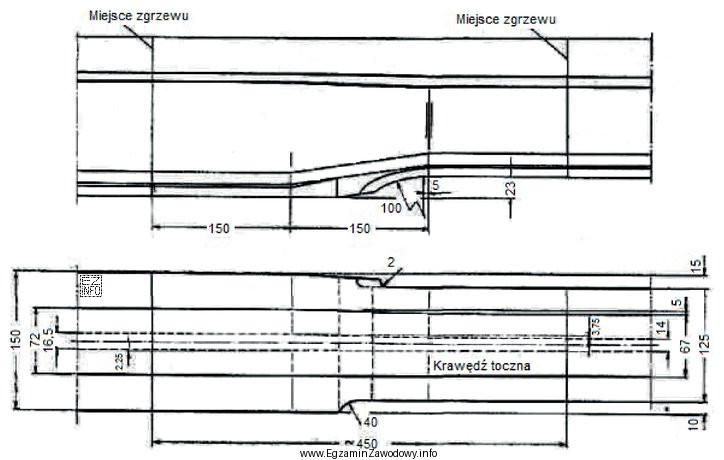

Na rysunku przedstawiono
Ilustracja przedstawia techniczny rysunek szyny przejściowej, używanej w inżynierii kolejowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Szyna przejściowa to element stosowany do płynnego przejścia między odcinkami toru o różnych parametrach (np. typie szyny), dlatego na rysunkach rozpoznaje się ją po formie "łączącej" dwa rozwiązania.
Pozostałe odpowiedzi dotyczą innych części: iglica i kierownica są typowe dla rozjazdów, a szyna odbojnicowa pełni funkcję ochronną przy przeszkodach.

Pełne wyjaśnienie:

W zadaniu trzeba rozpoznać element nawierzchni kolejowej pokazany na rysunku. Odpowiedź "szynę przejściową" jest właściwa, gdy przedstawiony element służy do zapewnienia płynnego przejścia między dwoma odcinkami toru o odmiennych rozwiązaniach konstrukcyjnych (najczęściej w praktyce chodzi o przejście między różnymi typami/profilami szyn lub rozwiązaniami złącz). Taki element ma konstrukcję pozwalającą połączyć dwa "światy" bez gwałtownej zmiany geometrii i własności toru.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "kierownicę" wybiera się zwykle wtedy, gdy na rysunku widać element prowadzący zestaw kołowy w obszarze krzyżownicy lub w miejscach wymagających dodatkowego naprowadzania obrzeża. Kierownica jest kojarzona z funkcją prowadzenia koła, a nie z przejściem konstrukcyjnym między odcinkami toru.
  • "iglicę" myli się z innymi elementami, bo jest najbardziej znanym składnikiem rozjazdu. Iglica jest elementem zwrotnym (pracującym, przestawianym), o charakterystycznym kształcie umożliwiającym kierowanie jazdy na różne tory. Jeśli rysunek nie pokazuje takiej funkcji przestawnej, wybór "iglicy" jest błędem.
  • "szynę odbojnicową" łączy się z zabezpieczeniem i ochroną (np. przy obiektach, krawędziach, przeszkodach). Jej sens to odbijanie/ochrona lub ograniczanie skutków wykolejenia w określonych miejscach, a nie łączenie dwóch odmiennych rozwiązań torowych.

Wskazówka egzaminacyjna: przy pytaniach "Na rysunku przedstawiono…" najpierw spróbuj określić funkcję elementu (prowadzenie, zwrotny ruch, ochrona, przejście konstrukcyjne), dopiero potem dopasuj nazwę. To zmniejsza ryzyko pomylenia elementów o podobnym profilu na rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest szyna przejściowa w nawierzchni kolejowej?
Szyna przejściowa to element toru stosowany do wykonania kontrolowanego przejścia między odcinkami o różnych rozwiązaniach konstrukcyjnych (np. innym typie szyny). Jej celem jest ograniczenie skokowej zmiany właściwości toru i zapewnienie płynniejszej pracy kół na styku.
Jak odróżnić szynę przejściową od iglicy na rysunku?
Iglica jest elementem rozjazdu i ma funkcję zwrotną (w praktyce współpracuje z mechanizmem nastawczym), a jej kształt wiąże się z możliwością kierowania jazdy. Szyna przejściowa nie jest elementem przestawnym; zwykle wskazuje na połączenie dwóch różnych rozwiązań torowych.
Dlaczego kierownica nie jest tym samym co szyna przejściowa?
Kierownica pełni funkcję prowadzącą zestaw kołowy (naprowadza obrzeże koła w newralgicznych miejscach, typowo w rejonie krzyżownicy). Szyna przejściowa służy do przejścia konstrukcyjnego między odcinkami toru. To inne zadania, więc i interpretacja rysunku powinna być inna.
Kiedy stosuje się szynę odbojnicową na torze?
Szynę odbojnicową stosuje się tam, gdzie potrzebne jest dodatkowe zabezpieczenie toru lub obiektu w sąsiedztwie (funkcja ochronna/odbojowa). Nie służy ona do łączenia różnych typów szyn ani do "przejścia" między rozwiązaniami konstrukcyjnymi, dlatego zwykle nie jest poprawną odpowiedzią w pytaniach o element przejściowy.
Jakie elementy rozjazdu są najczęściej mylone na egzaminie?
Najczęściej myli się elementy o zbliżonym wyglądzie na schemacie: iglicę, kierownicę oraz fragmenty szyn w rejonie krzyżownicy. Mechanizm błędu polega na rozpoznawaniu po "sylwetce" bez analizy funkcji elementu. Pomaga pytanie pomocnicze: czy element ma prowadzić, przełączać, czy chronić?
Jak uczyć się rozpoznawania elementów toru na rysunkach?
Skuteczne jest uczenie się w dwóch krokach: (1) nazwa + funkcja (po co jest element), (2) cechy rozpoznawcze na rysunku (gdzie występuje, z czym współpracuje). Dobrze działają fiszki z obrazkami oraz krótkie testy "rozpoznaj element" z ograniczonym czasem, jak na egzaminie.
Czy bez rysunku da się odpowiedzieć na pytanie "Na rysunku przedstawiono"?
W praktyce nie, bo kluczowa informacja jest wizualna. Na egzaminie rysunek jest częścią zadania i dopiero wraz z nim pytanie ma sens. Jeśli uczysz się samodzielnie, zawsze pracuj z materiałem graficznym: zdjęciami, schematami lub planszami elementów nawierzchni.
Dlaczego w pytaniach obrazkowych łatwo o błąd przez eliminację?
Gdy nie rozpoznajesz elementu, pojawia się pokusa zgadywania na podstawie "brzmienia" nazw albo tego, co kojarzy się z rozjazdem. To prowadzi do heurystyki dostępności (wybierasz znane słowo). Lepsza strategia to opis funkcji elementu własnymi słowami, a dopiero potem dopasowanie nazwy.
Jakie cechy funkcjonalne wskazują, że to element przejściowy toru?
Element przejściowy kojarzy się z łączeniem dwóch rozwiązań: ma zapewniać stopniową zmianę, a nie prowadzenie koła w krzyżownicy ani przestawianie toru. Jeśli na rysunku widać formę "łączącą" dwa odmienne przekroje/kształty lub rozwiązania, rośnie prawdopodobieństwo, że to szyna przejściowa.
Jak przygotować się do zadań TKO.1 z elementów nawierzchni kolejowej?
Przećwicz zestaw podstawowych elementów: szyny (w tym przejściowe), złącza, elementy rozjazdów (iglice, kierownice), elementy zabezpieczające. Ucz się w powiązaniu z zastosowaniem w terenie. Na egzaminie pomagają krótkie "słowniki skojarzeń": funkcja → nazwa elementu.
info

To pytanie poprawnie rozwiązuje 49% zdających egzamin. trudne

Według specjalistów z branży: "Szyna przejściowa to element stosowany do płynnego przejścia między odcinkami toru o różnych parametrach (np. typie szyny), dlatego na rysunkach rozpoznaje się ją po formie "łączącej" dwa rozwiązania."

Materiały:

  • Materiały dydaktyczne z budowy nawierzchni kolejowej (elementy toru i rozjazdów)
  • Albumy/atlasy elementów nawierzchni kolejowej używane w kształceniu zawodowym
  • Ćwiczenia z rozpoznawania elementów na fotografiach i rysunkach technicznych
