KWALIFIKACJA TKO4 - STYCZEŃ 2021



PYTANIE NR 11.
Połączenie elementów konstrukcji zostało wykonane za pomocą

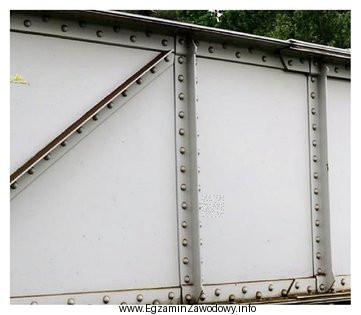

Ilustracja przedstawia fragment konstrukcji mostu kolejowego, wykonanego z metalu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Połączenie nitowe rozpoznaje się po charakterystycznych łbach nitów i braku elementów gwintowanych. Spoina tworzy ciągły nadlew materiału, a połączenie śrubowe lub wkrętowe zwykle ma łeb z gniazdem i (często) nakrętkę lub widoczny gwint. Dlatego poprawne są nity.

Pełne wyjaśnienie:

Pytanie dotyczy rozpoznania sposobu połączenia elementów konstrukcji. W praktyce (również na egzaminach) rozróżnia się przede wszystkim połączenia nierozłączne (np. nitowane i spawane) oraz rozłączne (np. śrubowe i wkrętowe). Poprawna odpowiedź "nitów" pasuje do sytuacji, gdy na elemencie widać typowe cechy złącza nitowego.

Dlaczego "nitów"?

  • W połączeniu nitowym występują łby nitów (zwykle gładkie, bez gniazd narzędziowych typu imbus/torx).
  • Nie ma typowych cech połączenia gwintowego: brak nakrętki i brak elementu z wyraźnym gwintem.
  • Złącze tworzą punktowe/regularnie rozmieszczone "łby" zamiast ciągłej linii łączenia.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "spoin" – spoina (spaw) zwykle daje ciągły ślad wzdłuż krawędzi łączenia: granię/lico spoiny, często o nieregularnej fakturze. Nie jest to pojedynczy, odrębny element złączny jak nit.
  • "śrub" – połączenie śrubowe rozpoznaje się po elemencie gwintowanym oraz najczęściej po nakrętce lub widocznym wystającym końcu śruby. Łby śrub mają też często charakterystyczne kształty (sześciokąt, gniazdo).
  • "wkrętów" – wkręt to element samogwintujący/ wkręcany w materiał; typowo widać łeb z gniazdem (krzyżak, torx, imbus) i nie stosuje się nakrętki. To nadal połączenie gwintowe, inne niż nitowanie.

Wskazówka egzaminacyjna: jeżeli masz ilustrację, szukaj "markerów" rozpoznawczych: gwint/nakrętka → śruba lub wkręt; ciągły ślad łączenia → spoina; gładkie, regularne łby bez gniazd → nity. Ta metoda minimalizuje zgadywanie i działa nawet przy gorszej jakości zdjęcia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest połączenie nitowe i kiedy się je stosuje?
Połączenie nitowe to połączenie nierozłączne wykonane za pomocą nitów, które po zaciśnięciu tworzą łby po obu stronach łączonych elementów. Stosuje się je m.in. tam, gdzie liczy się prostota, powtarzalność i brak gwintu, a także w konstrukcjach z cienkich blach.
Jak na zdjęciu odróżnić nit od śruby?
Nit zwykle ma gładki łeb bez gniazda (np. krzyżak/torx) i bez oznak gwintu czy nakrętki. Śruba często współpracuje z nakrętką lub ma widoczny gwint, a łeb bywa sześciokątny albo z wyraźnym gniazdem narzędziowym.
Dlaczego spoina to nie to samo co nit?
Spoina jest wynikiem stopienia i zespolenia materiału (ciągły ślad łączenia), a nit jest osobnym elementem złącznym wprowadzanym w otwór. Na ilustracji spoiny szuka się jako linii/wałeczka, a nitu jako punktowego łba.
Co to znaczy, że połączenie jest rozłączne?
Połączenie rozłączne można rozebrać bez niszczenia łączonych części, np. odkręcając elementy. Typowe przykłady to połączenia śrubowe i wkrętowe. Nity i spoiny zwykle usuwa się przez rozwiercanie, cięcie lub szlifowanie, czyli z uszkodzeniem złącza.
Jakie cechy na rysunku wskazują na połączenie śrubowe?
Najczęściej widać łeb śruby o typowym kształcie (np. sześciokąt) oraz nakrętkę po drugiej stronie, ewentualnie wystający koniec śruby. Czasem rozpoznawalne są też podkładki. Kluczowa jest obecność elementów gwintowanych.
Jakie cechy na rysunku wskazują na połączenie wkrętowe?
Wkręt ma zwykle łeb z gniazdem (krzyżak/torx/imbus) i jest wkręcony w materiał bez nakrętki. W zadaniach egzaminacyjnych zwraca się uwagę na "ślad narzędzia" w łbie oraz charakter typowego elementu gwintowego wkręcanego.
Czy nitowanie jest jeszcze spotykane w konstrukcjach stalowych?
Tak, nitowanie nadal występuje, choć zakres zależy od branży i typu konstrukcji. Na egzaminie ważniejsze jest jednak rozpoznanie połączenia po cechach (łby nitów, brak gwintu) niż ocena, jak często dana technologia jest dziś używana.
Dlaczego pytania o rodzaj połączenia pojawiają się na egzaminie zawodowym?
Rozpoznanie połączenia wpływa na dobór narzędzi i technologii prac: inaczej demontuje się elementy skręcane, a inaczej usuwa nity czy spoiny. To umiejętność praktyczna przy utrzymaniu i naprawach elementów konstrukcyjnych oraz przy ocenie stanu technicznego.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu nitów?
Najczęstsze pomyłki to branie łba nitu za łeb śruby (bez sprawdzenia, czy jest nakrętka/gwint) oraz uznawanie punktowych śladów za spoiny. Pomaga zasada: gwint/nakrętka → śruba lub wkręt, ciągły ślad → spoina, gładkie łby → nity.
Jak podejść do tego typu zadania, gdy ilustracja jest mało czytelna?
Najpierw szukaj cech o największej "mocy diagnostycznej": nakrętki, gwintu, gniazda narzędziowego w łbie, ciągłej linii spoiny. Następnie porównaj z odpowiedziami i wybierz tę, która pasuje do najbardziej jednoznacznej cechy widocznej na rysunku.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Połączenie nitowe rozpoznaje się po charakterystycznych łbach nitów i braku elementów gwintowanych."
