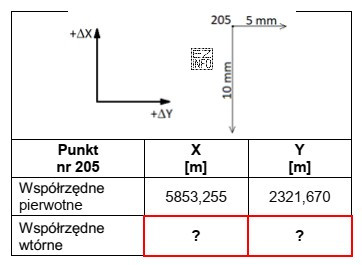

W tym zadaniu sprawdzana jest umiejętność interpretacji dokumentacji przemieszczeń: z wykresu składowych przemieszczeń poziomych należy odczytać wartości przypisane do punktu kontrolowanego nr 205 i wpisać je do tabeli wyników jako parę liczb (XW oraz YW).
Odpowiedź "XW = 5853,245; YW = 2321,675" jest poprawna, ponieważ jest to para, która w całości (dla obu składowych) odpowiada odczytowi z wykresu. W praktyce oznacza to, że nie wystarczy dopasować tylko jednej wartości (np. samego XW) – obie muszą być zgodne z przedstawionym przebiegiem/oznaczeniem na wykresie dla tego samego punktu i tego samego odczytu (np. epoki pomiarowej).
Pozostałe odpowiedzi są niepoprawne, bo zawierają typowe błędy przepisywania:
- Wariant z XW = 5853,265 zmienia setne w składowej X – to typowa literówka lub odczyt z sąsiedniego miejsca na osi.
- Wariant z YW = 2321,665 zmienia setne w składowej Y – to równie częsty błąd zamiany cyfr albo odczyt z innej serii.
- Warianty, w których jedna składowa się zgadza, a druga nie, są szczególnie podchwytliwe: sugerują, że "prawie pasuje", ale w opracowaniu wyników monitoringu taka niespójność oznacza błąd danych.
Wskazówka egzaminacyjna: najpierw odczytaj wartości z wykresu dla właściwego punktu (205), następnie sprawdź zgodność obu liczb i dopiero wtedy wybierz odpowiedź. Unikaj zaokrąglania "na oko" – w tego typu zadaniach setne mają znaczenie, bo odróżniają odpowiedzi.
