KWALIFIKACJA BUD19 - CZERWIEC 2021



PYTANIE NR 40.

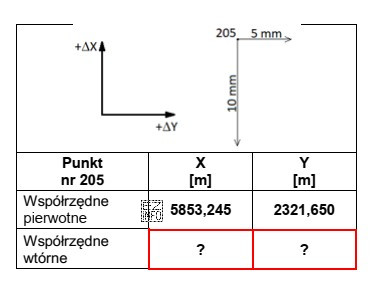

Na rysunku przedstawiono fragment dokumentacji dotyczącej przemieszczeń poziomych punktu kontrolowanego nr 205. Które wartości należy zapisać w tabeli wyników, aby odpowiadały wykresowi składowych przemieszczeń?
Na rysunku przedstawiono fragment dokumentacji dotyczącej przemieszczeń poziomych punktu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Współrzędne wtórne punktu 205 po przemieszczeniu zostały obliczone poprzez odjęcie wartości przemieszczeń od współrzędnych pierwotnych. Przemieszczenie w kierunku X wynosiło 10 mm, co przeliczone na metry daje 0,010 m, a w kierunku Y 5 mm, czyli 0,005 m. Po odjęciu tych wartości od współrzędnych pierwotnych, otrzymujemy nowe współrzędne: XW = 5853,235 m i YW = 2321,655 m, co jest zgodne z podaną odpowiedzią.
