KWALIFIKACJA TKO5 - CZERWIEC 2020



PYTANIE NR 10.

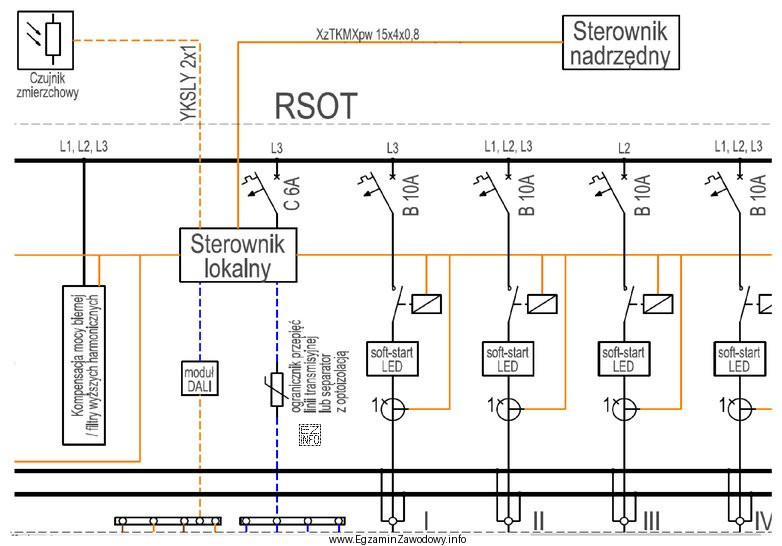

Na rysunku przedstawiono fragment schematu
Ilustracja przedstawia fragment schematu zasilania i sterowania oświetleniem na stacji kolejowej, co jest związane z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Fragment schematu zasilania i sterowania oświetleniem stacyjnym rozpoznaje się po typowych obwodach dla opraw i ich załączania (zasilanie nN, aparatura łączeniowa, sterowanie). Układy podstacji trakcyjnej, lokomotywy lub pulpitu dyżurnego mają inną funkcję i charakterystyczne elementy, których tu nie oczekuje się.

Pełne wyjaśnienie:

W instalacjach stacyjnych schematy zasilania i sterowania oświetleniem pokazują zwykle dwa poziomy informacji: tor zasilania (doprowadzenie energii do obwodów oświetleniowych wraz z zabezpieczeniami) oraz tor sterowania (sposób załączania/wyłączania sekcji oświetlenia, np. lokalnie lub automatycznie).

Dlatego poprawna odpowiedź to: zasilania i sterowania oświetleniem na stacji kolejowej. Taki fragment jest spójny z praktyką utrzymania obiektów: oświetlenie peronów, przejść, budynków i terenów wymaga rozdziału na obwody, zabezpieczeń oraz elementów łączeniowych sterowanych z obwodu sterowania.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Zaopatrzenie w energię podstacji trakcyjnej dotyczy zasilania trakcji (inny zakres mocy i inne urządzenia). Dokumentacja podstacji ma odmienny charakter funkcjonalny niż obwody oświetlenia obiektowego.
  • Obwód główny lokomotywy wielosystemowej dotyczy układów pojazdowych, zwykle o zupełnie innych rozwiązaniach i oznaczeniach niż instalacje obiektowe na stacji.
  • Pulpit sterowania ruchem u dyżurnego odnosi się do urządzeń sterowania ruchem (logika nastawcza, sygnalizacja, zależności). To inna dziedzina niż typowa instalacja oświetleniowa, nawet jeśli występują elementy sterowania.

Wskazówka egzaminacyjna: przy rozpoznawaniu rodzaju schematu najpierw określ cel układu (co ma zasilać/sterować), a dopiero potem dopasuj do obiektu (stacja, podstacja, pojazd, nastawnia). To ogranicza ryzyko wyboru odpowiedzi "kolejowej" tylko z nazwy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać na schemacie, że dotyczy oświetlenia stacyjnego?
Najczęściej wskazuje na to obecność obwodów zasilających oprawy oraz elementów ich załączania (np. aparatura łączeniowa i tor sterowania). Układ jest zwykle w standardzie instalacji niskiego napięcia dla obiektów, a nie dla trakcji lub pojazdów.
Dlaczego schemat podstacji trakcyjnej wygląda inaczej niż schemat oświetlenia?
Podstacja trakcyjna służy do zasilania trakcji i obejmuje inne grupy urządzeń oraz inną logikę pracy niż obwody oświetleniowe obiektu. Nawet bez wchodzenia w szczegóły, cel układu jest inny: trakcja vs instalacje pomocnicze stacji.
Co w schemacie oznacza część "zasilanie", a co "sterowanie"?
Zasilanie pokazuje drogę energii do odbiorników i zabezpieczenia. Sterowanie opisuje, jak układ jest włączany/wyłączany (np. z przycisku, automatyki lub z obwodu zależności). To dwa uzupełniające się tory schematu.
Jakie elementy są typowe dla obwodu sterowania oświetleniem?
Typowe są elementy umożliwiające załączanie i rozłączanie sekcji oświetlenia oraz sygnalizację stanu. W praktyce spotyka się rozwiązania pozwalające na sterowanie ręczne i/lub automatyczne, zależnie od potrzeb obiektu.
Czy schemat lokomotywy można pomylić ze schematem instalacji stacyjnej?
Tak, jeśli uczeń patrzy tylko na pojedyncze symbole i ignoruje kontekst. Schematy pojazdowe dotyczą urządzeń w pojeździe i mają inną strukturę funkcjonalną oraz inne zależności. W zadaniach egzaminacyjnych kluczowe jest rozpoznanie przeznaczenia układu.
Dlaczego pulpit dyżurnego ruchu nie jest poprawną odpowiedzią w takich zadaniach?
Pulpit dyżurnego ruchu należy do urządzeń sterowania ruchem kolejowym (nastawnia, zależności, sygnalizacja). Schemat oświetlenia dotyczy infrastruktury elektroenergetycznej obiektu. To dwie różne funkcje, nawet jeśli oba obszary wykorzystują elementy sterowania.
Jakie są najczęstsze błędy przy rozpoznawaniu schematów na egzaminie?
Najczęstsze błędy to wybór odpowiedzi "z branży" bez analizy funkcji układu, mylenie instalacji obiektowych z trakcyjnymi oraz skupienie na pojedynczym fragmencie zamiast na całym schemacie. Pomaga nawyk: najpierw określ, co jest odbiornikiem energii.
Jak przygotować się do pytań o schematy zasilania i sterowania w TKO.2?
Ćwicz czytanie schematów: rozdziel tor mocy od toru sterowania, rozpoznawaj zabezpieczenia i elementy łączeniowe oraz ucz się na przykładach z infrastruktury kolejowej. Dobrą metodą jest opisywanie schematu własnymi słowami: "co zasila" i "co powoduje załączenie".
Jak odróżnić dokumentację obiektową stacji od dokumentacji trakcyjnej?
Dokumentacja obiektowa dotyczy instalacji w budynkach i na terenie stacji (np. oświetlenie, zasilanie pomocnicze). Dokumentacja trakcyjna wiąże się z zasilaniem trakcji i ma inną funkcję oraz typowe urządzenia. W zadaniach zwracaj uwagę na przeznaczenie układu.
Czy w takim pytaniu da się odpowiedzieć bez oglądania rysunku?
Zwykle nie. To pytanie sprawdza umiejętność identyfikacji fragmentu schematu na podstawie tego, co jest na rysunku. Bez analizy elementów i połączeń łatwo zgadywać. Na egzaminie zawsze najpierw przeczytaj rysunek, dopiero potem porównaj odpowiedzi.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że fragment schematu zasilania i sterowania oświetleniem stacyjnym rozpoznaje się po typowych obwodach dla opraw i ich załączania (zasilanie nN, aparatura łączeniowa, sterowanie).

Materiały:

  • Podręczniki i skrypty z elektrotechniki instalacyjnej (schematy zasilania i sterowania)
  • Materiały szkolne dotyczące urządzeń elektroenergetyki kolejowej oraz instalacji w obiektach stacyjnych
  • Zestawy ćwiczeń z czytania dokumentacji technicznej (schematy ideowe i montażowe)
