W konstrukcjach kadłubów jednostek pływających wycięcia w usztywnieniach (np. w żebrach, wzdłużnikach lub elementach wzmacniających) są miejscami, w których łatwo powstaje koncentracja naprężeń. Krawędź wycięcia działa jak karb: lokalnie zwiększa naprężenia, a to może sprzyjać pęknięciom (zwłaszcza zmęczeniowym) oraz problemom jakościowym przy spawaniu i dopasowaniu elementów.
Dlatego standardy wykonawcze określają minimalne odległości różnych cech (styków, spoin, krawędzi połączeń) od krawędzi wycięć i otworów. Taka odległość ma kilka praktycznych celów:
- Wytrzymałość – odsunięcie styku od strefy największej koncentracji naprężeń zmniejsza ryzyko inicjacji pęknięcia.
- Technologia – zapewnia miejsce na prawidłowe przygotowanie krawędzi, prowadzenie spoiny, kontrolę i ewentualne poprawki.
- Powtarzalność – ułatwia kontrolę warsztatową zgodności z wymaganiami standardu.

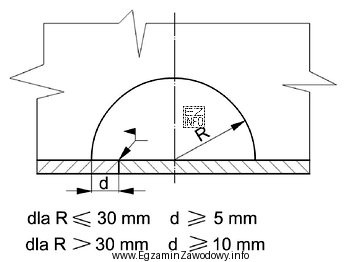

W pytaniu podano promień wycięcia R = 30 mm, a szukana jest minimalna dopuszczalna odległość styku łączonych blach od krawędzi tego wycięcia. Zgodnie z przyjętym standardem dla tego przypadku wartość minimalna wynosi 5 mm.
Dlaczego pozostałe wartości są nieprawidłowe? 3 mm jest zwykle zbyt małą odległością w strefie karbu i może nie spełniać wymagań warsztatowych/wytrzymałościowych. 7 mm i 10 mm mogą być odległościami bezpiecznymi w praktyce, ale pytanie dotyczy minimum dopuszczalnego wskazanego w standardzie, więc wybór większej wartości nie odpowiada temu, co należy odczytać z dokumentu.
Wskazówka egzaminacyjna: przy pytaniach "minimalna dopuszczalna" kluczowe jest odróżnienie wartości zalecanej od granicznej. Jeśli masz rysunek/tabelę, zawsze weryfikuj, jak standard definiuje sposób pomiaru odległości (np. prostopadle od krawędzi, w świetle wycięcia), aby uniknąć błędu interpretacji geometrii.
