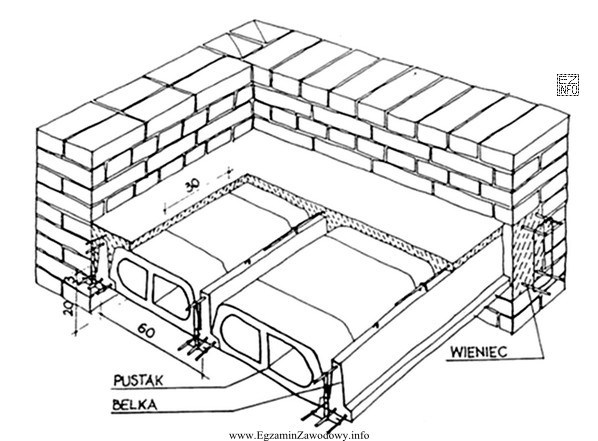

Na rysunku przedstawiono strop gęstożebrowy, czyli układ złożony z prefabrykowanych belek nośnych, pustaków wypełniających oraz warstwy nadbetonu (płyty współpracującej). Widać także wieniec żelbetowy przy oparciu stropu na ścianie, co jest typowym detalem zapewniającym usztywnienie i prawidłowe przekazanie obciążeń.
O poprawności odpowiedzi "DZ-3" decyduje przede wszystkim typ belki pokazany na schemacie. Na rysunku belki są opisane jako "BELKA" i mają wystające ponad poziom pustaków zbrojenie w postaci kratownicy/prętów. W opisie systemu DZ-3 charakterystyczne jest to, że prefabrykowane belki żelbetowe mają elementy zbrojenia (np. strzemiona/kratownicę) wystające, aby uzyskać dobre zespolenie z nadbetonem po zabetonowaniu stropu. To właśnie ta cecha jakościowa (konstrukcyjna) jest najpewniejszą wskazówką identyfikacyjną.
Widoczne wymiary: 60 (rozstaw osiowy belek), 20 (wysokość pustaka) oraz 30 (długość pustaka) są typowe dla rozwiązań gęstożebrowych i mogą występować także w innych systemach. Dlatego nie należy opierać rozpoznania wyłącznie na liczbach, tylko na budowie elementów. W tym zadaniu rozstaw 60 cm nie rozstrzyga sporu między DZ-3 a Fert-60.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Fert-60" opisuje strop, w którym belki są stalowo-ceramiczne (z ceramiczną stopką i stalową kratownicą o innym ukształtowaniu). W zadaniu pokazano belkę o cechach żelbetowej i zbrojenie wystające w sposób typowy dla DZ-3, więc wybór Fert-60 wynika zwykle z błędnego "zakotwiczenia" na liczbie 60.
- "Teriva III" to inny system stropu gęstożebrowego, o odmiennych typach belek i pustaków. Sam fakt występowania pustaków i belek nie wystarcza do przypisania go do Terivy bez charakterystycznych detali danego systemu.
- "Ceram-50" sugeruje rozwiązanie ceramiczne i dodatkowo rozstaw "50", który nie pasuje do podanego na rysunku rozstawu osiowego 60 cm. To odpowiedź pułapka dla osób, które nie porównują wszystkich oznaczeń i wymiarów.
Wskazówka egzaminacyjna: przy rozpoznawaniu stropów gęstożebrowych najpierw identyfikuj rodzaj belki (żelbetowa vs stalowo-ceramiczna), potem rodzaj pustaka (betonowy vs ceramiczny) i dopiero na końcu wymiary oraz rozstaw.
