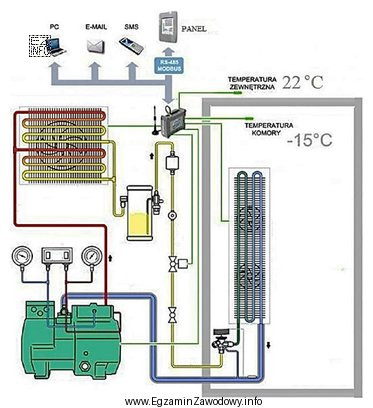

Sprężarkowy układ chłodniczy (obieg parowy) to najczęściej spotykany typ instalacji chłodniczej. Jego cechą rozpoznawczą na schemacie jest sprężarka jako element wymuszający obieg czynnika oraz typowy zestaw pozostałych elementów: skraplacz, element dławiący/rozprężny i parownik. W takim układzie czynnik krąży w pętli, a proces można opisać czterema etapami: sprężanie pary czynnika, oddawanie ciepła i skraplanie, dławienie (spadek ciśnienia i temperatury) oraz pobieranie ciepła i odparowanie.
Odpowiedź "sprężarkowy układ chłodniczy" jest właściwa wtedy, gdy rysunek pokazuje właśnie tę strukturę obiegu oraz sprężarkę jako napęd. To rozróżnienie jest ważne w praktyce: od niego zależy dobór osprzętu, sposób uruchamiania oraz typowe miejsca diagnostyki (np. praca sprężarki, przegrzanie na ssaniu, warunki skraplania).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "sprężarkowa pompa ciepła" – pompa ciepła sprężarkowa działa w oparciu o ten sam obieg, ale nazwa odnosi się do funkcji (ogrzewanie odbiornika). Sam schemat obiegu bez kontekstu instalacyjnego nie musi przesądzać, że jest to pompa ciepła.
- "absorpcyjny układ chłodniczy" – w układzie absorpcyjnym nie występuje sprężarka. Zamiast niej spotyka się charakterystyczne elementy jak absorber i generator, a "sprężanie" realizuje się inną metodą.
- "rewersyjna pompa ciepła" – rewersja oznacza możliwość odwrócenia kierunku pracy (zamiana ról parownika i skraplacza), co zwykle wiąże się z dodatkowym rozwiązaniem w układzie. Sam fakt istnienia obiegu sprężarkowego nie jest jeszcze jednoznaczny z rewersją.
Wskazówka egzaminacyjna: przy rozpoznawaniu typu instalacji na rysunku najpierw szukaj elementu, który "napędza" obieg (sprężarka albo zespół absorpcyjny). Dopiero potem oceniaj, czy opis dotyczy chłodzenia, ogrzewania lub pracy odwracalnej.
