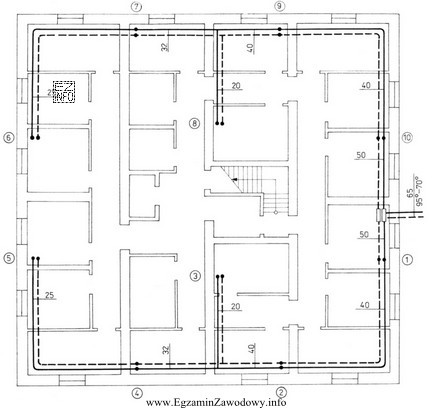

W instalacjach centralnego ogrzewania grawitacyjnych (z naturalną cyrkulacją) bardzo istotny jest czytelny podział na przewód zasilający (prowadzący czynnik grzewczy do odbiorników) oraz powrotny (odprowadzający go z powrotem do źródła ciepła). Jeśli na schemacie widać dwa odrębne przewody główne, do których grzejniki są dołączone w sposób równoległy, mamy do czynienia z układem dwururowym. W układzie jednorurowym jeden przewód pełni rolę magistrali, a kolejne grzejniki są włączane "po drodze", co zmienia sposób rozpływu i temperaturę czynnika w dalszych odbiornikach.
Druga cecha rozpoznawcza to rozdział dolny lub rozdział górny. Rozdział dolny oznacza, że przewody rozprowadzające zasilanie oraz zbierające powrót prowadzone są nisko (najczęściej w dolnej kondygnacji, w piwnicy lub przy posadzce). Rozdział górny charakteryzuje się prowadzeniem przewodu zasilającego wysoko (np. na poddaszu), a następnie rozprowadzeniem do pionów i grzejników "z góry".
Dlaczego pozostałe odpowiedzi są błędne? Opcje "jednorurową typu poziomego" i "jednorurową typu pionowego" odnoszą się do sytuacji, w której grzejniki są wpięte w jeden obieg główny (poziomy lub pionowy), co na typowym schemacie wygląda inaczej niż równoległe podłączenie do zasilania i powrotu. Odpowiedź "dwururową z rozdziałem górnym" byłaby właściwa tylko wtedy, gdyby główne rozprowadzenie zasilania znajdowało się u góry instalacji; przy rozdziale dolnym przewody główne są prowadzone w dolnej strefie budynku.
Wskazówka egzaminacyjna: najpierw ustal, czy są dwa przewody główne (dwururowa), a dopiero potem oceń ich położenie względem grzejników i kondygnacji (rozdział dolny/górny). Taka kolejność zmniejsza ryzyko pomyłki.
