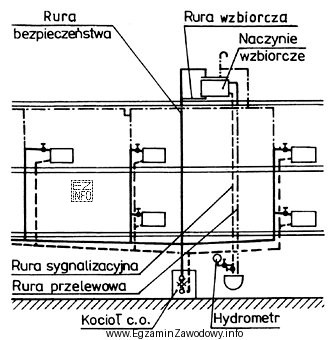

W instalacjach centralnego ogrzewania wodnego typ układu rozpoznaje się na schemacie po trzech niezależnych cechach: (1) liczbie przewodów rozprowadzających ciepło do odbiorników, (2) położeniu przewodów rozdzielczych (górny/dolny rozdział), (3) sposobie wymuszenia obiegu (grawitacyjny/pompowy).
Dlaczego poprawne jest: "dwururowy z rozdziałem dolnym grawitacyjnym"? Układ dwururowy oznacza, że zasilanie i powrót są prowadzone oddzielnie, a grzejniki są włączone pomiędzy te dwa przewody. Rozdział dolny wiąże się z tym, że przewody główne (zasilający i powrotny) przebiegają w dolnej strefie instalacji, a podejścia do grzejników wykonuje się z dołu. Obieg grawitacyjny jest możliwy bez pompy obiegowej, wykorzystuje różnicę gęstości wody ciepłej i chłodniejszej oraz wymaga rozwiązań ograniczających opory przepływu (m.in. właściwe prowadzenie tras, spadki, odpowiednie średnice).
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- "dwururowy z rozdziałem górnym pompowym" nie pasuje, gdy przewody rozdzielcze nie są prowadzone w górnej strefie i gdy na schemacie nie wynika praca z pompą obiegową.
- "dwururowy z rozdziałem dolnym pompowym" odpada, jeżeli schemat nie wskazuje elementu wymuszającego przepływ (pompy) i przedstawia rozwiązania typowe dla obiegu samoczynnego.
- "dwururowy z rozdziałem górnym grawitacyjnym" jest sprzeczny z rozdziałem dolnym: w rozdziale górnym przewody rozdzielcze prowadzi się wysoko, a do grzejników schodzi się pionami w dół.
W praktyce egzaminacyjnej warto najpierw ustalić, czy są dwie rury (zasilanie i powrót), następnie ocenić poziom prowadzenia przewodów głównych (góra/dół), a na końcu poszukać oznaczeń pompy lub cech typowych dla grawitacji.
