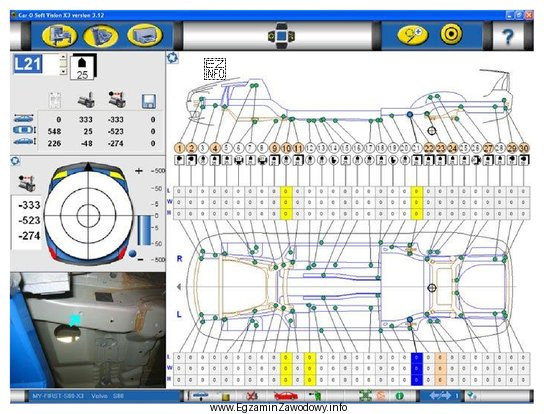

Karta pomiarowa używana w blacharstwie samochodowym jest dokumentem (lub wydrukiem z systemu pomiarowego), który odnosi się do bazowych punktów pomiarowych bryły nadwozia. Są to zdefiniowane przez producenta punkty odniesienia na płycie podłogowej i elementach strukturalnych, względem których ocenia się, czy nadwozie zachowało właściwą geometrię po uderzeniu oraz czy po naprawie/prostowaniu wróciło do wymiarów nominalnych.
Odpowiedź "bazowych punktów pomiarowych bryły nadwozia." jest właściwa, bo takie karty pokazują zwykle: listę punktów, kierunki/osi pomiaru, wartości odniesienia oraz odchyłki (różnice), które pomagają zlokalizować przemieszczenia i zaplanować proces prostowania na płycie/ramie pomiarowej.
Dlaczego pozostałe odpowiedzi są błędne?
- "geometrii zawieszenia pojazdu." – geometria zawieszenia dotyczy ustawienia kół (np. zbieżności, pochylenia, wyprzedzenia) i jest mierzona na stanowisku do geometrii kół. To inny obszar diagnostyki niż kontrola bryły nadwozia.
- "wymiarów elementów nadwozia" – to sformułowanie jest zbyt ogólne. Pomiary nadwozia wykonuje się nie tylko "na elementach", ale przede wszystkim w oparciu o zdefiniowane punkty bazowe i układ odniesienia. Sama karta pomiarowa w tym kontekście nie jest ogólną tabelą wymiarów części, lecz kartą punktów bazowych.
- "wyważenia kół samochodu." – wyważanie dotyczy masy i rozkładu masy koła/zespołu koła i opony na wyważarce. Nie ma związku z kartą pomiarową nadwozia.
Wskazówka egzaminacyjna: jeśli na rysunku widać zestaw punktów, oznaczenia odniesienia i wartości/odchyłki – najczęściej chodzi o pomiary bazowe nadwozia, a nie o regulację zawieszenia czy czynności wulkanizacyjne.
