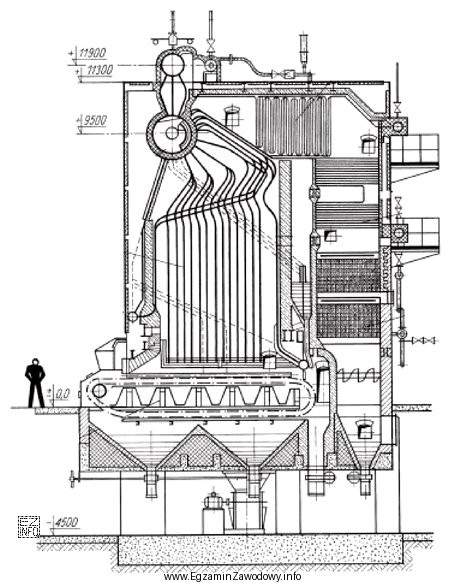

W zadaniu sprawdzana jest umiejętność rozpoznania rodzaju paleniska kotła na podstawie cech konstrukcyjnych widocznych na rysunku. Poprawna odpowiedź to "rusztowym.", ponieważ palenisko rusztowe ma element charakterystyczny: ruszt, czyli powierzchnię (zwykle zbudowaną z żeliwnych/stalowych segmentów lub taśm), na której znajduje się warstwa paliwa stałego i gdzie zachodzi spalanie.
Dlaczego "rusztowym." jest poprawne?
- Spalanie odbywa się na ruszcie w warstwie paliwa (węgiel, biomasa, odpady o odpowiednim przygotowaniu).
- Powietrze do spalania bywa doprowadzane od spodu (pod ruszt), co jest typowym rozwiązaniem dla tej technologii.
- Konstrukcja paleniska jest inna niż w układach, gdzie paliwo jest rozpylane lub unoszone w złożu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "fluidalnym." – w palenisku fluidalnym paliwo spala się w złożu fluidalnym (ziarna materiału złoża i paliwa są unoszone i mieszane strumieniem powietrza). Cechą rozpoznawczą jest komora złoża i organizacja przepływu, a nie klasyczny ruszt jako miejsce spalania.
- "pyłowym." – palenisko pyłowe jest związane z palnikami pyłowymi i spalaniem paliwa w postaci pyłu w strumieniu powietrza. Typowo występują elementy przygotowania i transportu pyłu oraz palniki, a nie ruszt do spalania warstwowego.
- "cyklonowym." – palenisko cyklonowe wykorzystuje silny ruch wirowy mieszaniny paliwowo-powietrznej w komorze cyklonowej, co stabilizuje spalanie i wpływa na przebieg procesu. Jest to inna koncepcja niż spalanie na ruszcie.
Wskazówka egzaminacyjna: patrz najpierw na to, jak paliwo trafia do strefy spalania i gdzie fizycznie się spala: na ruszcie (warstwa), w złożu (fluidalne), w płomieniu z palników (pyłowe) lub w komorze wirowej (cyklonowe).
