KWALIFIKACJA BUD2 - CZERWIEC 2019



PYTANIE NR 21.

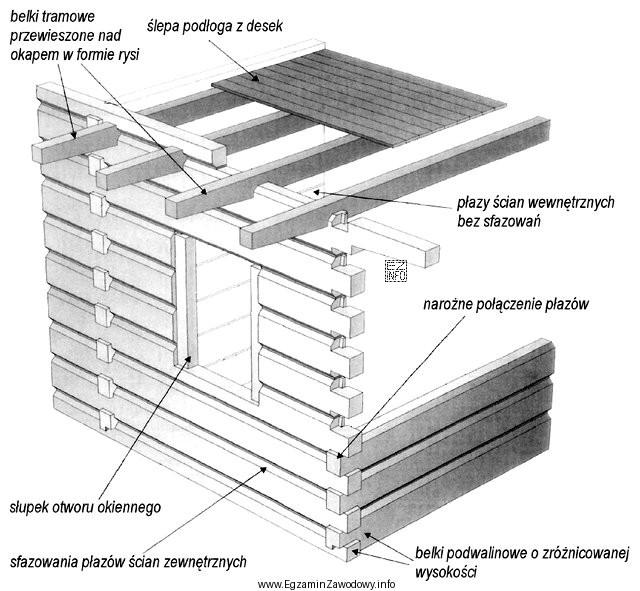

Na rysunku przedstawiono konstrukcję ścian
Ilustracja przedstawia konstrukcję ścian wieńcowych-zrębowych, co jest związane z kwalifikacją zawodową cieśli, szczególnie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ściana wieńcowo-zrębowa jest budowana z poziomo układanych bali tworzących "wieńce" (warstwy), łączonych w narożach charakterystycznymi złączami. Na rysunkach rozpoznaje się ją po układzie poziomych elementów konstrukcyjnych i narożnym wiązaniu bali, a nie po szkielecie słupowo-ryglowym czy poszyciu z płyt.

Pełne wyjaśnienie:

Określenie "wieńcowa-zrębowa" (często skrótowo: ściana zrębowa) odnosi się do ścian wykonywanych z poziomo układanych bali, które tworzą kolejne warstwy (wieńce). Elementy są łączone w narożach charakterystycznymi połączeniami ciesielskimi, a sama ściana ma "masywny" układ warstwowy, bez typowego szkieletu z pionowych słupów.

Dlaczego pozostałe odpowiedzi nie pasują do ściany wieńcowo-zrębowej?

  • "słupowo-ryglowych" – w tej konstrukcji podstawą jest szkielet: pionowe słupy i poziome rygle tworzą ramy. Wypełnienie (ocieplenie, poszycie) jest wtórne wobec układu słup–rygiel. Na rysunku takiej ściany widać regularną siatkę elementów pionowych i poziomych.
  • "szkieletowych z bali" – samo słowo "bale" może mylić, ale ściana szkieletowa nadal ma zasadniczo układ słupkowy (szkielet), a bale mogą pełnić rolę okładziny/elementu wypełniającego, nie tworzą jednak klasycznego zrębu z wieńców i narożnych złączy.
  • "szkieletowych z płyt" – to typowa ściana szkieletowa z poszyciem płytowym (np. płyty drewnopochodne). Rozpoznaje się ją po warstwach okładzin/poszycia oraz szkielecie z elementów pionowych, a nie po pełnych, poziomych balach układanych warstwami.

Wskazówka egzaminacyjna: przy zadaniach "Na rysunku przedstawiono…" warto szukać jednej cechy rozstrzygającej. Dla ściany zrębowej jest nią poziomy układ bali w wieńcach i narożne wiązanie. Dla ściany słupowo-ryglowej – pionowe słupy i rygle. Dla ściany szkieletowej z płyt – poszycie płytowe na szkielecie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest ściana wieńcowo-zrębowa w budownictwie drewnianym?
To ściana z poziomo układanych bali, tworzących kolejne warstwy (wieńce). Bale są łączone w narożach złączami ciesielskimi, a nośność zapewnia masywny układ elementów, a nie szkielet z pionowych słupów.
Jak rozpoznać na rysunku ścianę zrębową (wieńcową)?
Szukaj poziomych bali ułożonych warstwowo oraz charakterystycznych połączeń w narożach. Jeśli dominują pionowe słupy i rygle, to zwykle nie jest zrąb, tylko konstrukcja szkieletowa lub słupowo-ryglowa.
Jaka jest różnica między ścianą słupowo-ryglową a zrębową?
W słupowo-ryglowej podstawą jest szkielet: pionowe słupy i poziome rygle. W zrębowej podstawą są pełne bale układane poziomo w wieńcach, łączone w narożach. To inne zasady pracy konstrukcji i inne detale wykonawcze.
Czy ściana szkieletowa może być wykonana z bali?
W praktyce bale kojarzą się głównie ze zrębem, ale w ścianie szkieletowej elementem nośnym jest układ słupków. Jeśli występują bale, mogą pełnić rolę okładziny lub elementu dodatkowego, a nie typowych wieńców zrębu.
Dlaczego w pytaniach egzaminacyjnych potrzebny jest rysunek ściany?
Bo zadanie sprawdza rozpoznawanie konstrukcji na podstawie cech geometrycznych: układu elementów, warstw oraz połączeń. Sama nazwa technologii bywa myląca, a rysunek pozwala ocenić, czy ściana jest masywna (zrąb), czy szkieletowa.
Jakie elementy są typowe dla ściany słupowo-ryglowej?
Najbardziej typowe są słupy (elementy pionowe) oraz rygle (elementy poziome), które tworzą ramy. Pomiędzy nimi znajduje się wypełnienie i warstwy wykończeniowe. Na rysunku widać regularny "szkielet" konstrukcji.
Co oznacza, że ściana jest szkieletowa z płyt?
Oznacza to, że nośny jest szkielet z elementów drewnianych (np. słupki), a z zewnątrz i/lub od środka jest poszycie płytowe. Na przekroju zwykle widać cienkie warstwy płyt oraz przestrzeń między słupkami.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu ścian drewnianych?
Częsty błąd to kierowanie się pojedynczym słowem (np. "bale") zamiast analizą układu elementów. Inny błąd to mylenie szkieletu (słupki/rygle) ze zrębem (poziome wieńce). Pomaga szukanie cechy rozstrzygającej.
Kiedy stosuje się konstrukcję wieńcowo-zrębową ścian?
Stosuje się ją w budynkach drewnianych, gdzie ściany mają być masywne i wykonywane z bali układanych poziomo. W praktyce wpływa to na dobór detali narożnych, osiadanie oraz sposób prowadzenia robót ciesielskich i wykończeniowych.
Jak przygotować się do zadań z rozpoznawania konstrukcji ścian na egzaminie?
Ćwicz na rysunkach i przekrojach: wypisz cechy dla każdej konstrukcji (zrąb, słupowo-ryglowa, szkielet). Potem porównuj je z ilustracją. Dobrą metodą jest robienie krótkich notatek: "co jest elementem nośnym?" i "jak wygląda naroże?".
info

To pytanie poprawnie rozwiązuje 59% zdających egzamin. średnie

Według specjalistów z branży: "Ściana wieńcowo-zrębowa jest budowana z poziomo układanych bali tworzących "wieńce" (warstwy), łączonych w narożach charakterystycznymi złączami."

Materiały:

  • Podręczniki i skrypty z technologii robót ciesielskich (działy: konstrukcje ścian drewnianych)
  • Atlas/album detali konstrukcji drewnianych (rysunki połączeń, naroży, przekrojów ścian)
  • Materiały dydaktyczne szkoły/CKZ do kwalifikacji BUD.2 dotyczące konstrukcji drewnianych
