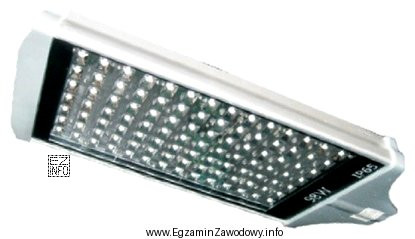

Rozpoznanie typu lampy na rysunku polega na identyfikacji technologii źródła światła po cechach konstrukcyjnych. Odpowiedź "LED." jest poprawna wtedy, gdy przedstawiony element wygląda jak moduł diodowy (pojedyncza dioda lub zespół diod), a nie jak klasyczna lampa wyładowcza.
LED (dioda elektroluminescencyjna) jest półprzewodnikowym źródłem światła. W praktyce na rysunkach/zdjęciach często rozpoznaje się ją po tym, że nie ma palnika i typowej szklanej bańki z gazem wyładowczym, tylko ma postać małej diody z soczewką, modułu na płytce, ewentualnie z radiatorem/obudową przystosowaną do odprowadzania ciepła.
Odpowiedzi "sodową.", "rtęciową." i "metalohalogenkową." opisują lampy wyładowcze. W tego typu źródłach światła występuje wyładowanie elektryczne w gazie/parach, a konstrukcyjnie typowe są elementy takie jak palnik (często widoczny jako rurka/łukowa komora) oraz zewnętrzna bańka. W zależności od rodzaju (sodowa, rtęciowa, metalohalogenkowa) różnią się wypełnieniem i parametrami pracy, ale wspólną cechą jest to, że nie są to źródła półprzewodnikowe.
Dlaczego pozostałe odpowiedzi są błędne?
- "sodową." – dotyczy lampy wyładowczej; jeśli na rysunku nie ma palnika/bańki typowej dla wyładowczej, ta odpowiedź nie pasuje.
- "rtęciową." – również lampa wyładowcza; mylenie z LED wynika często z tego, że obie mogą występować w oprawach zewnętrznych, ale sama technologia źródła jest inna.
- "metalohalogenkową." – to także lampa wyładowcza; bywa kojarzona z mocnym światłem, jednak konstrukcyjnie różni się od modułów LED.
Wskazówka egzaminacyjna: gdy pytanie odwołuje się do rysunku, nie kieruj się tym, co "częściej spotykane", tylko wyszukaj cechy rozpoznawcze technologii: LED = moduł/diody i elementy odprowadzania ciepła; wyładowcze = palnik i bańka.
