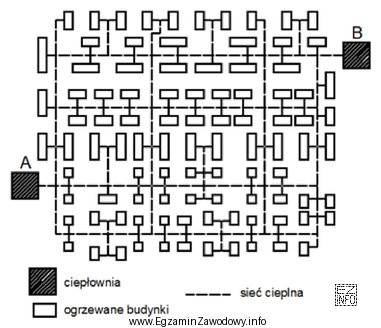

W sieciach ciepłowniczych wyróżnia się różne topologie połączeń, które wpływają na możliwość przełączeń, niezawodność dostaw i sposób prowadzenia remontów. Odpowiedź "kratownicowym" dotyczy sieci siatkowej, w której występuje wiele połączeń międzygałęziowych (połączenia poprzeczne i równoległe odcinki), dzięki czemu ciepło może dotrzeć do części obszaru kilkoma alternatywnymi drogami.
Układ promienisty jest najłatwiejszy do skojarzenia z "drzewem": od źródła lub magistrali głównej wychodzą odgałęzienia, które zwykle nie są ze sobą połączone. Skutkiem jest mniejsza redundancja: awaria pojedynczego odcinka może odciąć całe odgałęzienie.
Układ pierścieniowy tworzy pętlę (zamknięty obwód). Daje możliwość zasilania "z dwóch stron", ale sama pętla nie oznacza jeszcze kratownicy. W kratownicy występuje zwykle więcej niż jedna pętla lub dodatkowe łączniki, które tworzą siatkę w większej części obszaru.
Odpowiedź "pajęczym" nie jest typowym, jednoznacznym określeniem standardowej topologii sieci ciepłowniczej w ujęciu egzaminacyjnym; może być potocznym opisem wyglądu schematu, ale nie precyzuje struktury jak "promienisty", "pierścieniowy" czy "kratownicowy".
W praktyce, aby poprawnie rozpoznać układ na schemacie, warto:
- policzyć, czy między węzłami istnieją łączniki tworzące wiele alternatywnych dróg przepływu (to cecha kratownicy),
- sprawdzić, czy dominuje jedna pętla (pierścień), czy raczej odgałęzienia bez obejść (promienie),
- ocenić, czy odcięcie jednego odcinka pozostawia możliwość zasilenia obszaru inną trasą.
