KWALIFIKACJA ELE11 - STYCZEŃ 2019



PYTANIE NR 4.

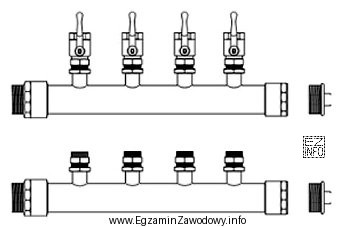

Na rysunku przedstawiono
Ilustracja przedstawia schematyczny rysunek techniczny rozdzielacza stosowanego w kolektorach poziomych pomp ciepła typu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozdzielacz w kolektorach poziomych dolnego źródła służy do rozdziału i zbilansowania przepływu solanki między kilkoma pętlami ułożonymi w gruncie. Zawory bezpieczeństwa, zawory zwrotne i czujniki temperatury mają inną budowę oraz funkcję i nie pełnią roli rozdziału obiegów.

Pełne wyjaśnienie:

W instalacjach pomp ciepła typu grunt–woda dolne źródło często realizuje się jako kolektor poziomy, czyli kilka równoległych pętli rur ułożonych w gruncie, przez które krąży czynnik pośredni (najczęściej roztwór nazywany potocznie solanką). Aby taki układ działał poprawnie, trzeba:

  • połączyć wiele pętli w jeden układ zasilania i powrotu,
  • zapewnić możliwie równomierny przepływ przez każdą pętlę,
  • umożliwić odpowietrzanie, odcięcie i ewentualną regulację poszczególnych obiegów.

Elementem, który to umożliwia, jest rozdzielacz stosowany w kolektorach poziomych. Rozdzielacz jest typowym osprzętem "kolektorowym": ma kilka przyłączy dla pętli i dwa króćce główne (zasilanie/powrót), by zebrać przepływy w jeden obieg.

Odpowiedź "rozdzielacz stosowany w kolektorach poziomych pomp ciepła grunt–woda" pasuje do takiej funkcji: rozdzielacz nie jest elementem zabezpieczającym ani pomiarowym, tylko elementem rozdziału i zsumowania przepływów.

Pozostałe odpowiedzi opisują elementy o innych zadaniach:

  • "zawory bezpieczeństwa … powietrze–woda" – zawór bezpieczeństwa chroni instalację przed nadmiernym wzrostem ciśnienia (upust medium). To inna funkcja i zwykle inna, charakterystyczna budowa niż rozdzielacz wieloobwodowy.
  • "czujniki temperatur … solanka–woda" – czujnik mierzy temperaturę w punkcie instalacji (sygnał do automatyki). Jest małym elementem pomiarowym, a nie kolektorem z wieloma przyłączami.
  • "zawory zwrotne … woda–woda" – zawór zwrotny zapobiega przepływowi wstecznemu. Ma jeden tor przepływu, nie rozdziela obiegów na wiele pętli.

Wskazówka egzaminacyjna: przy pytaniach "na rysunku przedstawiono" warto najpierw rozpoznać funkcję po liczbie króćców i układzie przyłączy. Wiele wyjść/wejść w jednym korpusie najczęściej sugeruje rozdzielacz/kolektor, a nie pojedynczy zawór czy czujnik.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rozdzielacz w instalacji dolnego źródła pompy ciepła?
Rozdzielacz to element, który łączy kilka pętli kolektora (np. poziomego w gruncie) z przewodem głównym zasilania i powrotu. Umożliwia równoległe podłączenie obiegów oraz ich regulację, odcięcie i często odpowietrzanie, co pomaga uzyskać zbliżone przepływy w pętlach.
Jak rozpoznać na rysunku rozdzielacz kolektora poziomego?
Najczęściej widać korpus z wieloma króćcami/odejściami (kilka wyjść i wejść) oraz dwa główne przyłącza zasilania i powrotu. Taki "grzebień" przyłączy odróżnia rozdzielacz od zaworów, które zwykle mają pojedynczy tor przepływu, oraz od czujników, które są małymi elementami pomiarowymi.
Dlaczego w kolektorze poziomym stosuje się kilka pętli zamiast jednej?
Wiele pętli pozwala dopasować długość i opory przepływu, ułatwia montaż w terenie i zwiększa niezawodność (awaria jednej pętli nie musi unieruchomić całego dolnego źródła). Taki układ wymaga jednak rozdzielacza, aby zebrać pętle w jeden obieg i umożliwić ich zrównoważenie hydrauliczne.
Czym różni się rozdzielacz od zaworu zwrotnego w instalacji pompy ciepła?
Rozdzielacz służy do podziału i zsumowania przepływu między wiele obiegów równoległych (kilka króćców). Zawór zwrotny ma za zadanie blokować przepływ wsteczny w jednym przewodzie. Funkcja i budowa są inne: zawór zwrotny nie "rozdziela" pętli i zwykle ma tylko dwa przyłącza.
Kiedy stosuje się zawór bezpieczeństwa w instalacjach z pompą ciepła?
Zawór bezpieczeństwa stosuje się, gdy trzeba zabezpieczyć instalację przed nadmiernym wzrostem ciśnienia, np. w obiegach wodnych c.o. lub c.w.u. Nie jest to element do rozdziału przepływu. Na egzaminie warto pamiętać: zawór bezpieczeństwa to zabezpieczenie ciśnieniowe, a rozdzielacz to element rozdziału obiegów.
Jaką rolę pełnią czujniki temperatury w układzie pompy ciepła?
Czujniki temperatury dostarczają sygnałów do automatyki sterującej, np. do regulacji pracy sprężarki, pomp obiegowych, odszraniania lub ochrony przed zbyt niską temperaturą czynnika. Czujnik nie rozdziela przepływu i zwykle jest niewielkim elementem montowanym w tulei pomiarowej lub na przewodzie.
Gdzie montuje się rozdzielacz dla kolektora poziomego grunt–woda?
Rozdzielacz zwykle montuje się w miejscu, gdzie pętle kolektora gruntowego schodzą się do budynku: w studzience rozdzielaczowej na zewnątrz lub w pomieszczeniu technicznym. Ważny jest dostęp serwisowy, możliwość odpowietrzenia oraz wykonanie izolacji i szczelnych przejść przez przegrody.
Czy rozdzielacz jest potrzebny w każdej pompie ciepła grunt–woda?
Najczęściej tak, gdy dolne źródło ma kilka pętli równoległych (kolektor poziomy lub wiele odwiertów). Rozdzielacz ułatwia połączenie tych obiegów i ich równoważenie. Przy bardzo prostych układach z jedną pętlą teoretycznie można go nie stosować, ale w praktyce wielopętlowe dolne źródła są typowe.
Jakie błędy najczęściej popełnia się przy identyfikacji armatury na rysunku?
Częsty błąd to ocenianie elementu "po nazwie z odpowiedzi", a nie po cechach rysunku. Uczniowie mylą rozdzielacz z grupą zaworów, bo oba mogą mieć kilka elementów obok siebie. Pomaga zasada: rozdzielacz ma wiele odejść równoległych dla pętli, a zawory zwykle dotyczą jednego toru przepływu.
Jak przygotować się do pytań obrazkowych o pompy ciepła na egzaminie?
Warto przejrzeć typowe schematy: dolne źródło (kolektory, odwierty), górne źródło (c.o., bufor, zasobnik), osprzęt (rozdzielacze, filtry, odpowietrzniki, zawory). Trenuj rozpoznawanie po funkcji: liczba przyłączy, kierunek przepływu, obecność elementów pomiarowych.
info

Około 52% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Rozdzielacz w kolektorach poziomych dolnego źródła służy do rozdziału i zbilansowania przepływu solanki między kilkoma pętlami ułożonymi w gruncie."

Materiały:

  • Materiały dydaktyczne dotyczące budowy i osprzętu instalacji pomp ciepła (dolne źródło, rozdzielacze, kolektory)
  • Karty katalogowe producentów rozdzielaczy do instalacji solanki i kolektorów gruntowych
  • Podręczniki z podstaw instalacji grzewczych i chłodniczych (armatura, obiegi, pomiary)
