Nadlew (zasilacz) służy do doprowadzenia ciekłego metalu w trakcie krzepnięcia, aby kompensować skurcz objętościowy i ograniczyć powstawanie jam skurczowych. W praktyce rozróżnia się m.in. nadlewy górne i boczne (ze względu na położenie względem odlewu) oraz otwarte i zakryte (ze względu na kontakt z atmosferą).
Nadlew boczny zakryty to nadlew zlokalizowany przy bocznej ściance odlewu, którego wnęka nie jest otwarta na zewnątrz formy – jest przykryta masą formierską. Taki nadlew w rysunkach technologicznych bywa przedstawiany jako "kieszeń"/zbiornik metalu połączony szyjką z odlewem, umieszczony z boku, bez otwartego "lustra" metalu na powierzchni formy.

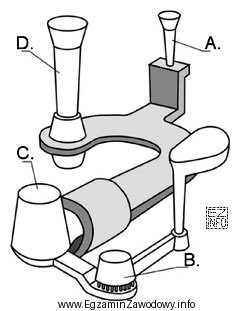

W tym zadaniu poprawna odpowiedź to C, ponieważ ta litera na rysunku wskazuje właśnie nadlew boczny w wersji zakrytej (położenie boczne oraz brak cech nadlewu otwartego). Pozostałe oznaczenia odnoszą się do innych elementów układu wlewowego lub innych typów zasilaczy, dlatego nie spełniają jednocześnie warunków "boczny" i "zakryty".
- A – odpowiedź błędna, bo wskazuje element o innej funkcji lub innym typie (np. część układu wlewowego albo nadlew nieboczny).
- B – odpowiedź błędna, bo nie odpowiada nadlewowi zakrytemu umieszczonemu bocznie.
- D – odpowiedź błędna, bo oznaczenie dotyczy innego elementu/położenia niż nadlew boczny zakryty.
Wskazówka egzaminacyjna: zanim wybierzesz literę, nazwij element "funkcją" (zasilanie skurczowe vs doprowadzenie metalu) oraz "geometrią" (położenie boczne/górne i czy ma otwarcie na zewnątrz formy). To zmniejsza ryzyko pomylenia nadlewu z doprowadzeniem lub wlewem.
