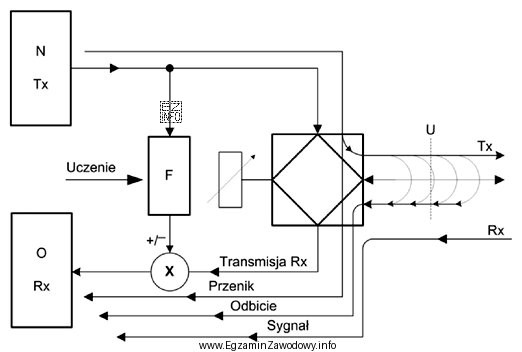

W torach dwukierunkowych (nadawanie i odbiór w tym samym medium) może pojawiać się echo, czyli fragment własnego sygnału nadawczego, który wraca do toru odbiorczego (np. na skutek niedoskonałego rozdzielenia kierunków lub odbić). Układ kasowania echa działa tak, aby wpływ tego sygnału powracającego został możliwie mocno zredukowany.
Odpowiedź "Sumuje sygnał wychodzący z nadajnika i powracających zakłóceń." pasuje do roli węzła, w którym sygnały są łączone (sumowane lub w praktyce także porównywane przez dodanie sygnału o przeciwnej fazie). Taki blok jest kluczowy, bo bez zestawienia sygnału nadawanego z sygnałem powracającym nie da się przeprowadzić kompensacji echa w torze.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście?
- "Steruje pracą poszczególnych elementów." opisuje funkcję nadrzędnego sterownika/logiki. W schemacie kasowania echa blok X jest elementem toru sygnałowego (operuje na sygnałach), a nie blokiem zarządzającym pracą całego układu.
- "Dekoduje kod transmisyjny." dotyczy warstwy kodowania/dekodowania (np. kod liniowy). Kasowanie echa nie polega na interpretacji kodu, tylko na redukcji składowej powracającej poprzez odpowiednie przetwarzanie i łączenie sygnałów.
- "Filtruje sygnał cyfrowy." jest kuszące, bo kasowanie echa bywa realizowane z użyciem filtrów adaptacyjnych. Jednak sam blok X, zgodnie z typową topologią, pełni funkcję węzła sumowania/łączenia sygnałów, a nie "samego filtru" jako takiego.
Wskazówka egzaminacyjna: w schematach blokowych szukaj miejsca, gdzie spotykają się dwie ścieżki sygnałowe (np. tor nadajnika i tor echa). Element w tym punkcie bardzo często realizuje sumowanie/odejmowanie sygnałów, a nie dekodowanie czy sterowanie.
