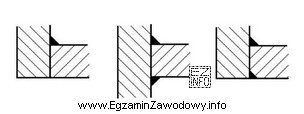

W pytaniu należy rozpoznać, jaki rodzaj połączeń pokazuje rysunek. W praktyce technika mechatronika jest to częsta umiejętność: na podstawie dokumentacji trzeba wiedzieć, czy elementy są połączone trwale oraz jaką technologią (co wpływa na montaż, demontaż, naprawę i dobór narzędzi).
Odpowiedź "spawane" jest właściwa, gdy rysunek wskazuje spoinę, czyli miejsce, w którym materiał został połączony przez stopienie (z ewentualnym materiałem dodatkowym). Na rysunkach technicznych połączenia spawane bywają pokazane jako charakterystyczny ścieg/spoina albo przez odpowiednie oznaczenia złączy.
Dlaczego pozostałe odpowiedzi nie pasują do połączenia spawanego?
- "klejone" dotyczy łączenia warstwą kleju. Na rysunku zwykle sugeruje się warstwę/zakładkę i opis technologiczny, a nie spoinę wynikającą ze stopienia materiału.
- "lutowane" to łączenie spoiwem o niższej temperaturze topnienia niż materiał łączony. W dokumentacji technicznej występują inne opisy/oznaczenia, a w konstrukcjach mechanicznych często rozpoznaje się je po wymaganiach dotyczących szczeliny lutowniczej i rodzaju spoiwa.
- "zgrzewane" najczęściej kojarzy się z połączeniami punktowymi lub liniowymi wykonywanymi pod naciskiem i z użyciem prądu. Na rysunkach może być to pokazane jako punkty zgrzewu lub odpowiednie oznaczenia technologii, a nie jako typowa spoina spawalnicza.
Wskazówka egzaminacyjna: jeżeli na rysunku widzisz wyraźnie zaznaczone miejsce spoiny (ciągły ścieg wzdłuż krawędzi, typowe przedstawienie lica spoiny lub symbol spawalniczy), najpierw rozważ "spawane", a dopiero potem odróżniaj zgrzewanie (często punktowe), lutowanie (spoiwo) i klejenie (warstwa kleju).
