KWALIFIKACJA BUD14 - CZERWIEC 2016

PYTANIE NR 17.

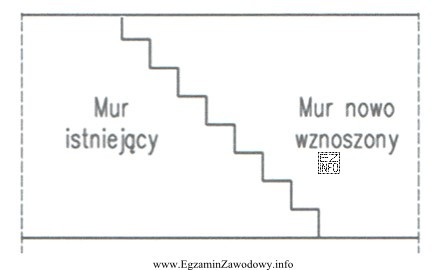

Na rysunku przedstawiono połączenie istniejącego muru z nowo wznoszonym na strzępia
Ilustracja przedstawia schemat połączenia dwóch murów: istniejącego i nowo wznoszonego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Strzępia "uciekające" rozpoznaje się po tym, że kolejne warstwy muru nie tworzą symetrycznego, naprzemiennego "grzebienia", lecz przesuwają się ("uciekają") w jednym kierunku, tworząc charakterystyczny układ dowiązania nowego muru do istniejącego. Pozostałe nazwy opisują inne układy zazębienia.

Pełne wyjaśnienie:

Połączenie istniejącego muru z nowo wznoszonym "na strzępia" polega na wykonaniu takiego ukształtowania końca (krawędzi) muru, aby nowy mur mógł zostać z nim mechanicznie przewiązany przez zazębienie kolejnych warstw. Na rysunkach wykonawczych rozróżnia się kilka typowych układów strzępi, a ich nazwy odnoszą się do tego, jak układają się "zęby" (wysunięcia) w kolejnych warstwach.

Odpowiedź "uciekające" jest właściwa, gdy układ zębów w kolejnych warstwach nie powtarza się symetrycznie warstwa po warstwie, tylko wykazuje przesunięcie w jednym kierunku (wrażenie, że zęby "uciekają"). Taki detal identyfikuje się przede wszystkim po rytmie przesunięć w pionie i po tym, że kształt krawędzi muru nie tworzy klasycznego, równomiernego grzebienia.

Odpowiedź "naprzemienne" byłaby poprawna dla układu, w którym wysunięcia/zagłębienia w kolejnych warstwach powtarzają się regularnie co warstwę, tworząc naprzemienny "grzebień" (raz występ, raz cofnięcie). Jeśli na rysunku widać przesunięcie zamiast powtarzalności, ta odpowiedź nie pasuje.

Odpowiedzi "zazębione boczne" i "zazębione końcowe" sugerują inne rozróżnienie: miejsce i sposób zazębienia (na boku ściany lub na jej zakończeniu) oraz geometrię styku. Są to określenia, które mogą pojawiać się w opisie detali, ale nie odpowiadają typowemu rozpoznaniu układu "uciekającego" opartego na przesunięciu kolejnych warstw.

Wskazówka egzaminacyjna: najpierw oceń, czy krawędź muru ma rytm powtarzalny (wtedy myśl o naprzemienności), czy "przesuwa się" w górę (wtedy szukaj określeń typu "uciekające"). Dopiero potem dopasuj nazwę do rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Strzępia to celowo pozostawione "zęby" (wysunięcia) na krawędzi muru, które umożliwiają mechaniczne przewiązanie nowego fragmentu muru z istniejącym. Dzięki temu połączenie nie opiera się wyłącznie na przyczepności zaprawy, lecz ma też zazębienie warstw.
Na rysunku szukaj krawędzi muru ukształtowanej schodkowo: część cegieł/bloczków jest wysunięta, a część cofnięta. Taki "grzebień" pozwala dobudować nową ścianę, układając jej elementy w zazębieniu ze starym murem.
Zazębienie warstw przenosi siły przez docisk i współpracę elementów murowych, a nie tylko przez spoinę. Ogranicza to ryzyko "rozwarcia" styku oraz powstawania rys na granicy starego i nowego muru, zwłaszcza przy obciążeniach poziomych.
Częste błędy to pozostawienie zbyt płytkiego zazębienia, nieregularny układ warstw, uszkodzenie elementów murowych podczas rozkuwania oraz zabrudzenie/wykruszenie powierzchni styku. Skutkiem może być osłabione przewiązanie i pękanie w miejscu połączenia.
Różnica dotyczy układu "zębów" w kolejnych warstwach. W naprzemiennych układ powtarza się regularnie co warstwę (raz występ, raz cofnięcie), a w uciekających widać przesunięcie układu w jednym kierunku, przez co krawędź nie jest rytmicznie symetryczna.
Łączniki/kotwy stosuje się m.in. wtedy, gdy nie ma możliwości bezpiecznego wykonania strzępi (np. ograniczenia technologiczne, ryzyko osłabienia istniejącego muru, prace etapowane). W praktyce decyzja zależy od rodzaju muru i warunków wykonania.
Powierzchnię styku należy oczyścić z luźnych fragmentów i kurzu, usunąć osłabioną zaprawę oraz zapewnić właściwą geometrię zazębienia. Ważne jest też zachowanie ciągłości warstw i poprawne wypełnienie spoin, aby nowe elementy mogły "wejść" w zęby.
Nie zawsze. Strzępia zwykle dają lepsze przewiązanie niż gładki styk, ale mogą być trudne do wykonania w istniejącej ścianie i mogą ją lokalnie osłabić, jeśli wykonuje się je nieprawidłowo. Dobór rozwiązania powinien wynikać z projektu i warunków robót.
Warto znać: strzępia (różne układy), przewiązanie warstw, spoiny (poziome i pionowe), zaprawy, łączniki/kotwy oraz zasady czytania detali na rysunku. Na egzaminie często liczy się umiejętność rozpoznania detalu na podstawie schematu.
Najpierw opisz własnymi słowami to, co widzisz na rysunku (powtarzalność czy przesunięcie układu). Dopiero potem dopasuj nazwę. Unikaj wyboru "na ucho" podobnie brzmiących terminów. Pomaga też szybkie porównanie, czy układ jest rytmiczny czy "ucieka".
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Pozostałe nazwy opisują inne układy zazębienia."

Materiały:

  • Podręczniki i skrypty z technologii robót murowych (dział: przewiązania i połączenia ścian)
  • Album detali budowlanych/rysunków wykonawczych dotyczących połączeń murów
  • Materiały szkoleniowe z czytania rysunku budowlanego dla robót murowych
