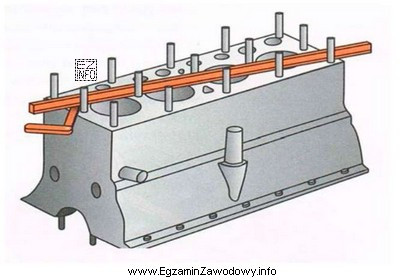

Odpowiedź "płaskości kadłuba." jest właściwa, ponieważ pomiar płaskości polega na sprawdzeniu, jak bardzo badana powierzchnia "odstaje" od idealnej płaszczyzny. W praktyce warsztatowej wykonuje się to często czujnikiem zegarowym zamocowanym na statywie/podstawie magnetycznej, a końcówkę czujnika prowadzi się po kontrolowanej powierzchni. Zmienność wskazań czujnika oznacza lokalne nierówności, odkształcenia lub skręcenie powierzchni.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "wzajemnego położenia śrub." – kontrola położenia (np. rozstawu, współosiowości lub pozycjonowania) dotyczy relacji między elementami. Wymagałaby odniesienia do osi/otworów lub baz, a nie typowego "skanowania" powierzchni kadłuba czujnikiem po płaszczyźnie.
- "wysokości śrub mocujących." – wysokość śruby to cecha wymiarowa i zwykle mierzy się ją przyrządami do pomiaru długości/wysokości (np. suwmiarką, wysokościomierzem). Sam układ do kontroli płaskości może wykorzystywać czujnik, ale wtedy mierzona jest odchyłka powierzchni, nie "wysokość śrub" jako wymiar.
- "długości kadłuba." – długość elementu to wymiar liniowy. Do tego służą przyrządy długościowe (miarka, suwmiarka, mikrometr w odpowiednim zakresie), a nie układ typowy dla oceny odchyłek kształtu na powierzchni.
Wskazówka egzaminacyjna: jeśli na rysunku widać czujnik prowadzony po powierzchni i porównanie wskazań w różnych punktach, najczęściej chodzi o kontrolę geometryczną (płaskość, bicie, równoległość), a nie o pojedynczy wymiar. Najpierw zidentyfikuj, czy mierzona jest odchyłka (zmiana wskazań), czy wymiar (jedna wartość długości/wysokości).
